"Línea de producción de soldadura de armaduras de rebar PC (SGHJ-IV) "
Información sobre el equipo
Representante legal: Cui Hao
Teléfono: 13395378282
Dirección: Zona de Desarrollo Económico, ciudad de Jining, provincia de Shandong.
Página web: www.sdsgzn.com
Cuadro de contenido
Yo.... Introducción al proyecto PC Composite Slab 3
1. Resumen del proyecto3
2.Introducción al proceso de producción4
3Producto acabado de las armaduras de rebarras de PC ( armaduras de ángulo recto)5
II. Las condiciones de trabajoRendimiento del equipo y parámetros técnicos 6
1.Parámetros técnicos de la línea de producción de armaduras de rebar6
1.1 Descripción general del equipo6
1.2 Composición del equipo de la línea de producción de armaduras de rebar6
1.3 Parámetros técnicos del equipo:7
1.4 Características del equipo8
1.5 Configuración del equipo y marcas de componentes10
2- Máquina de refrigeración de agua11
2.1 Especificaciones técnicas de la unidad de refrigeración de caja refrigerada por aire:11
3Compresor de aire12
1Parámetros técnicos de las máquinas de tornillo refrigeradas por aire13
- ¿ Qué?Introducción al proyecto PC Composite Slab
1. Introducción al proyecto PC Composite Slab
1. Resumen del proyecto
La losa de suelo compuesto es una forma estructural que combina hormigón prefabricado y fundido en su lugar.La placa delgada pretensada (5-8 cm de espesor) se integra con la capa superior de hormigón fundido en su lugar para formar una estructura unificada y trabajar juntosEl refuerzo principal de la placa delgada pre-tenso sirve como refuerzo principal de la losa de suelo compuesto.mientras que la capa superior fundida en su lugar solo requiere refuerzo de momento negativo y refuerzo estructuralLa placa delgada pretensada también sirve como encofrado inferior para la capa de hormigón fundido en su lugar, eliminando la necesidad de soporte de encofrado adicional.La superficie inferior de la placa delgada es lisa y uniforme, y después del tratamiento conjunto, no hay necesidad de enlucir el techo.No se ha producido ningún aumento en el consumo de aceroAdemás, la ausencia de soporte de encofrado para la losa de suelo fundido en su lugar permite la instalación temprana de grandes muros divisorios prefabricados de hormigón.acortando así el período de construcción general.
Rango de aplicación y clasificación
Estas losas de suelo son adecuadas para edificios con envergaduras de hasta 8 metros, incluidos hoteles, edificios de oficinas, escuelas, edificios residenciales, hospitales, almacenes, estacionamientos,y plantas industriales de varios pisosDependiendo de la estructura de la superficie compuesta, las placas delgadas pretensadas pueden clasificarse en tres tipos:no se requiere refuerzo por cizallamiento2 Para superficies compuestas que soportan una alta tensión de cizallamiento, además de requerir una superficie áspera,se debe añadir refuerzo de cizallamientoEl diámetro y la distancia del refuerzo se determinan a través de cálculos, y las formas de refuerzo incluyen forma de onda, hélice y malla de soldadura puntual con secciones transversales triangulares dobladas.3 Para placas prefabricadas finas, se añade una armadura de acero a la superficie superior para mejorar la rigidez durante la construcción y reducir la necesidad de soportes debajo de las placas delgadas.
2. Introducción al proceso de producción
3Producto acabado de las vigas de refuerzo (ángulo recto)
II. Las condiciones de trabajoRendimiento del equipo y parámetros técnicos
1.Parámetros técnicos de la línea de producción de armaduras de rebar

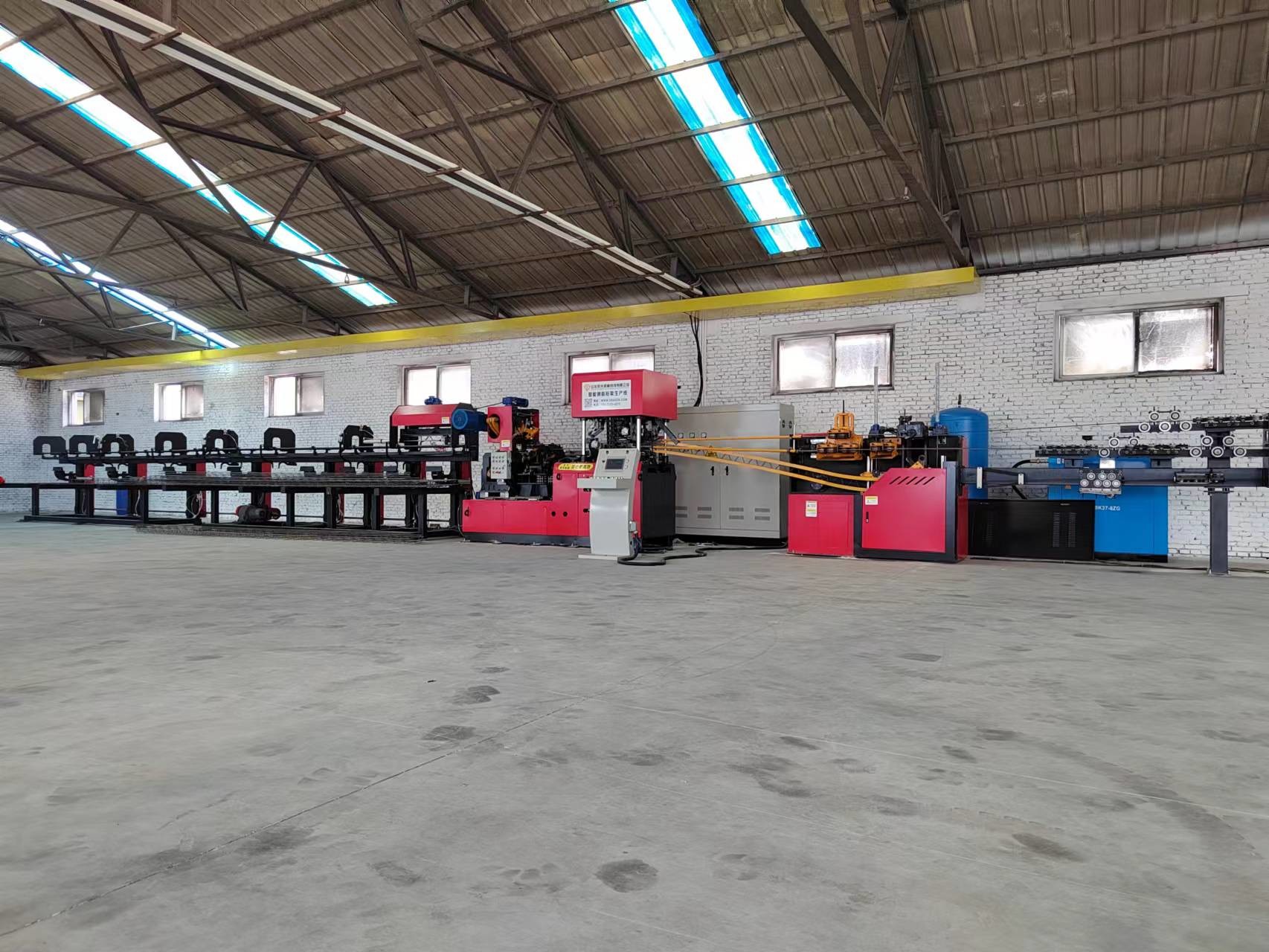

1.1 Descripción general del equipo
La línea de producción de armaduras de rebar es una línea de producción totalmente automatizada que integra la colocación de alambre de bobina de rebar, el enderezamiento, la flexión lateral del acero, el moldeo por soldadura, el corte automático,y recogida de productos terminados. Puede producir tramos de rebarro para losas de suelo, así como tramos de rebarro prefabricados para edificios de PC,ampliamente aplicado en la construcción de edificios (losas de suelo prefabricadas) y la construcción de ferrocarriles de alta velocidad (sleepers de doble bloque), entre otros campos.
1.2 Equipo Composición de la línea de producción de armaduras de rebarro:
| - No, no es así. | Componentes del equipo | Cantidad | Características técnicas |
| 1 | Repuesto para la colocación de alambre de rebarro de bobina | Un juego | Repuesto vertical para la colocación de alambre |
|
2 |
Mecanismo de rectificación y alimentación | Un juego | Adopta la rectificación de ruedas múltiples con un excelente efecto de rectificación sin dañar las costillas de las barras de refuerzo; alimentación de alambre de doble accionamiento con tres motores de desaceleración. |
|
3 |
Mecanismo de almacenamiento de materiales | Un juego | Equipado con un nuevo tipo de estante de almacenamiento abierto que utiliza almacenamiento amortiguador, lo que permite una producción continua y evita la acumulación de barras de refuerzo de manera efectiva. |
|
4 |
Mecanismo de rectificación de terminales | Un juego | El enderezamiento terminal de la segunda etapa se realiza en los elementos principales de refuerzo y diagonales antes de la soldadura y la formación mediante un método de enderezamiento de cinco rodillos.garantizar la rectitud de los productos de las armaduras. |
6
1.3 Parámetros técnicos del equipo:
| Brazo de balanceo | Unidad | Cantidad | Nota |
| Capacidad de carga del bastidor de cableado | En kg | 2000 | La altura de la cuerda superior no debe exceder de 2 metros, y la altura de la cuerda lateral no debe exceder de 1,3 metros. |
| Número de bastidores para la colocación de alambre | Unidades | 5 | |
| Potencia del motor de acero lateral | En kW | 7.5 | |
| Potencia del transformador de soldadura | En kW | 160x2 |
Funcionamiento intermitente
|
7
| Potencia del motor de cizallamiento | En kW | 11 + 11 | Funcionamiento intermitente |
| Recolección y elevación de la potencia del motor del bastidor | En kW | 2.2 | Funcionamiento intermitente |
| El tono de flexión de las cuerdas laterales | En el caso de los | 200 | 190-210 tono ajustable automáticamente |
| Altura del acorde | En el caso de los | 70 a 270 | Alturas de 250 o más sin cuerda de ángulo inferior |
| Ancho del acorde | En el caso de los | 70 a 90 | Ancho grande |
| Diámetro de las barras superiores e inferiores de las cuerdas | En el caso de los | 6 a 12 años | |
| Diámetro de las cuerdas laterales | En el caso de los | 4 a 7. | |
| Largo de la cuerda | - ¿ Qué? | 0.2 ~ 14 |
Punto de juego ajustable automáticamente
|
| Dirección de la cuerda | En el caso de los | ± 5 | |
| Error de altura del acorde | En el caso de los | ± 2 | |
| Error de longitud de la cuerda | Muestra de las condiciones de funcionamiento | ± 5 |
Error máximo no superior a ± 15 mm
|
| Altura de las barras de las cuerdas superiores e inferiores expuestas | En el caso de los | ≤ 5 años | |
| Velocidad de línea de producción | - ¿ Qué? | 12 a 15 | La velocidad de producción estable real está determinada por las especificaciones de la cuerda. |
| Presión del aire | En el caso de las | ≥ 07 | El gas utilizado debe estar limpio, filtrado y seco. |
| Consumo de aire | el volumen de agua | 3/4. ¿Qué quieres?5 | |
| Duración de la línea de producción (duración * anchura * altura) | En el caso de los | La longitud de la línea de producción puede ajustarse adecuadamente a 45000*3000*3500. | |
| Producción total | T. | ≤ 18 (excluidos los accesorios y las cajas de control externas) | |
|
Nota: La configuración estándar incluye el mecanismo de flexión de ángulo inferior. Especifique si la configuración para la industrialización residencial no incluye el mecanismo de flexión de ángulo inferior.
|
|||
1.4 Características del equipo

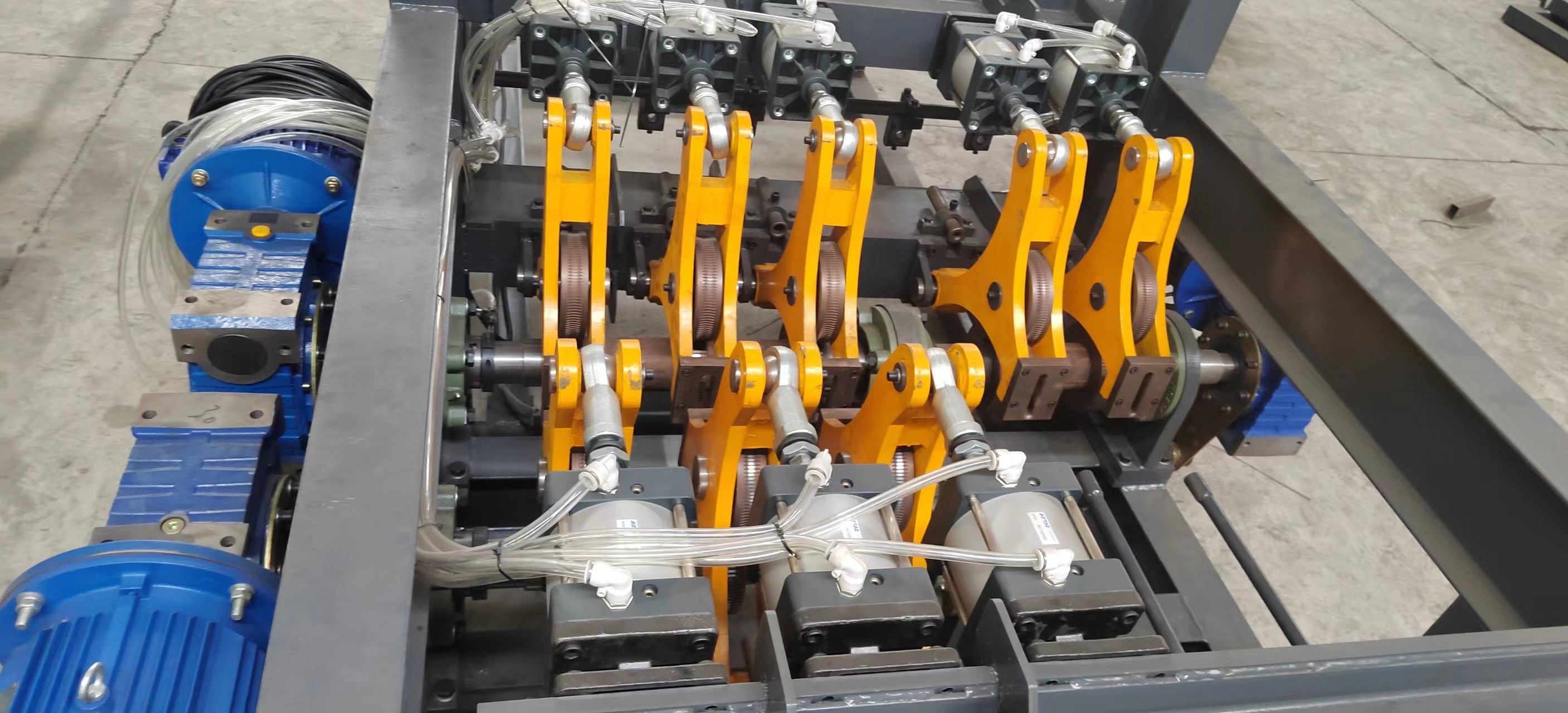

1.Las demás materias marco de colocación
Hay cinco juegos de puestos de pago de barras, utilizando el método de pago rotativo, con una carga máxima de 2 toneladas.
Cada soporte de pago está equipado con un dispositivo de frenado de aire independiente.
Cada soporte de pago tiene un mecanismo independiente de pre-alineación para eliminar la escama de óxido en la superficie de las barras de acero.

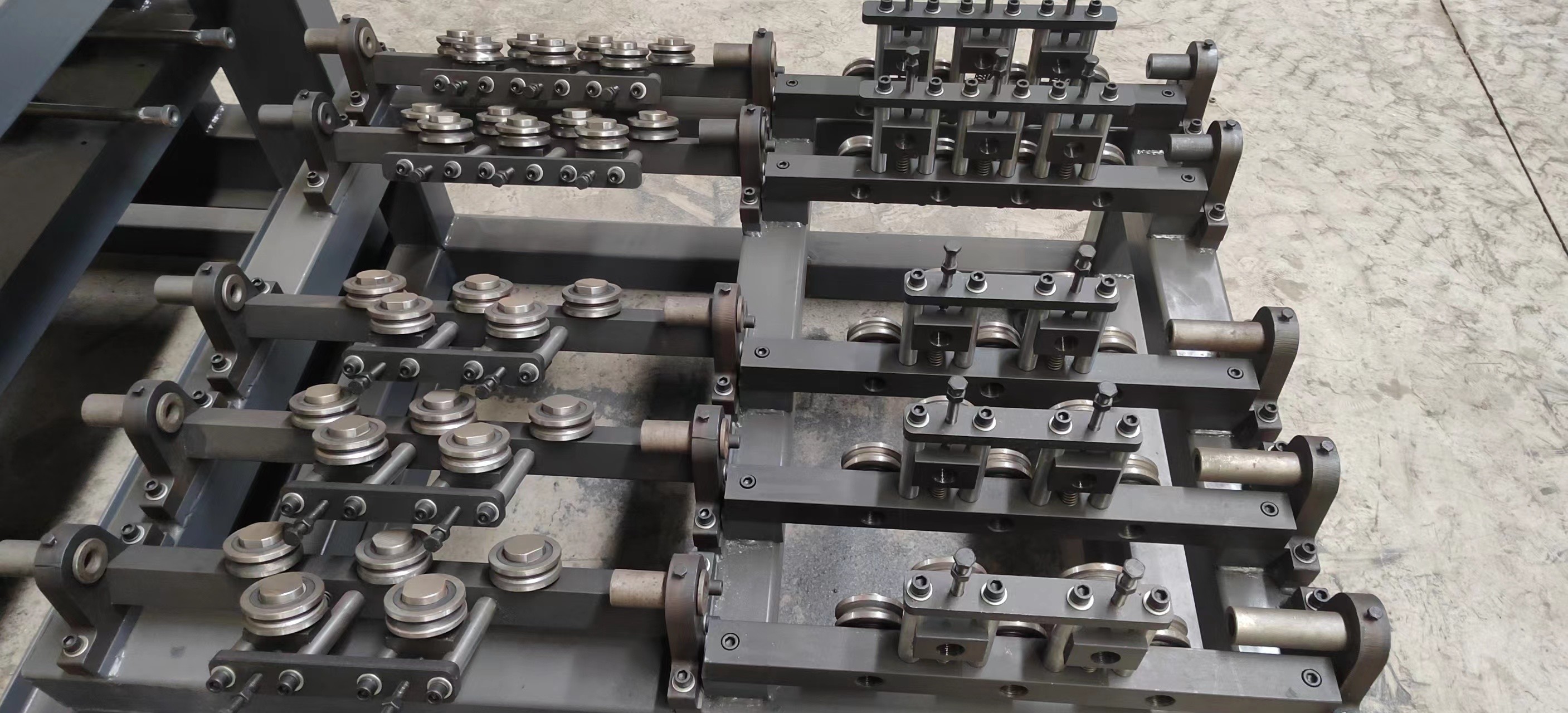

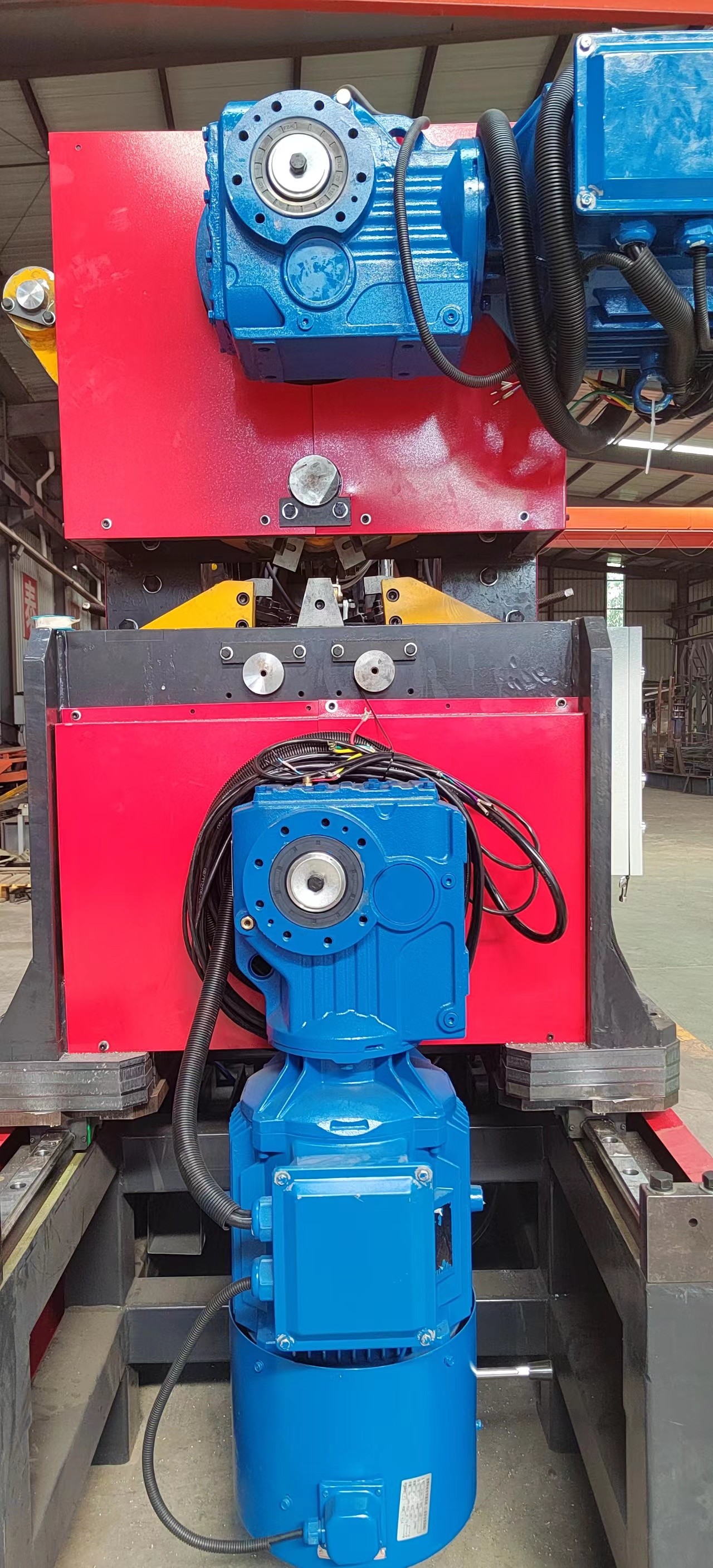

2Mecanismo de rectificación y alimentación
Utiliza una rectificación de ruedas múltiples con un buen efecto de rectificación, sin dañar las costillas de las barras de acero.
Cada mecanismo de alimentación puede controlarse de forma independiente.
3Mecanismo de almacenamiento de barras de acero
Adopta un nuevo tipo de estante de almacenamiento abierto para el amortiguamiento y el almacenamiento, que es conveniente para la producción continua y evita eficazmente que las barras de acero se enreden.

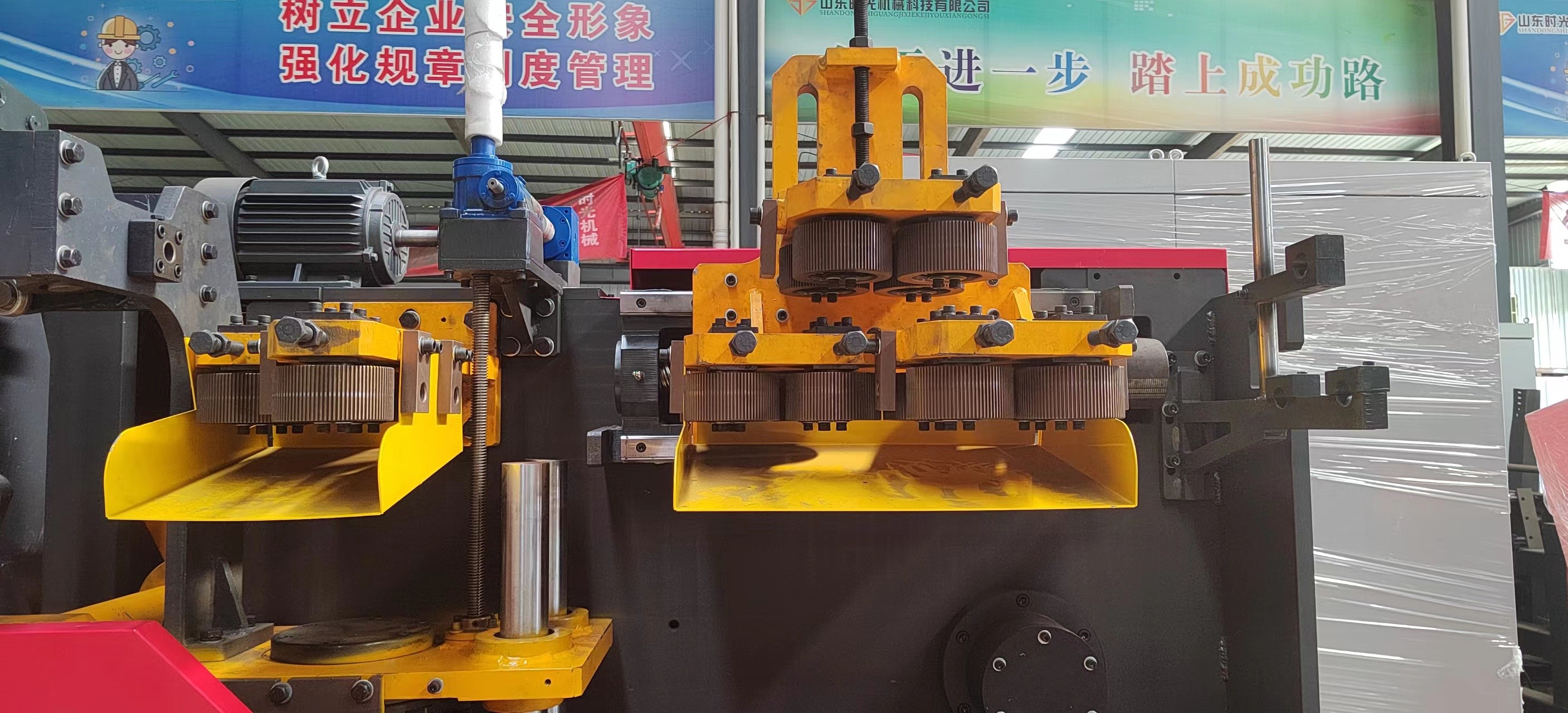

4Mecanismo de rectificación de terminales
El enderezamiento de terminales secundarios se realiza en la barra principal y las barras web antes de la soldadura y el moldeado.
Este mecanismo desempeña un papel clave en el ajuste de la rectitud de los productos de las armaduras.

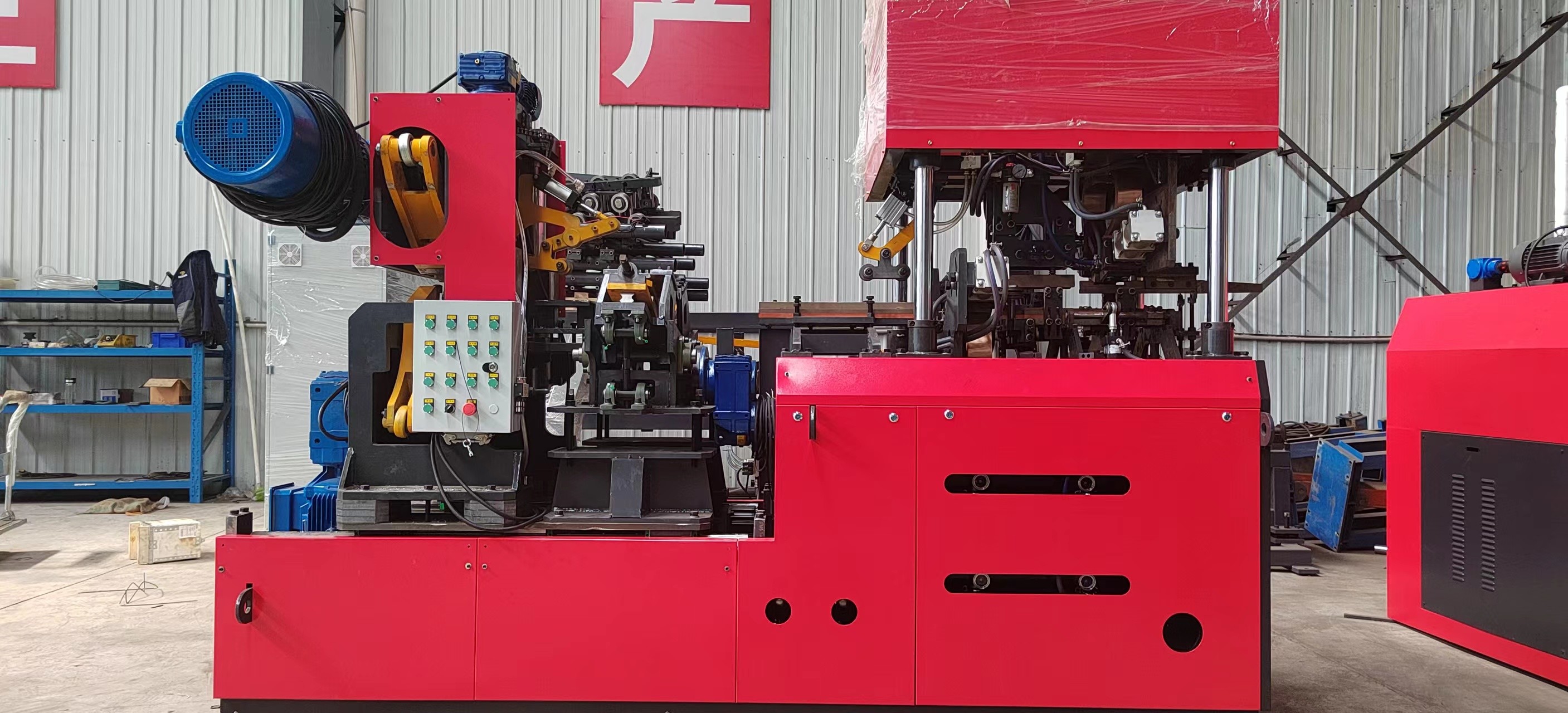

5Mecanismo de presión y alimentación de la barra web

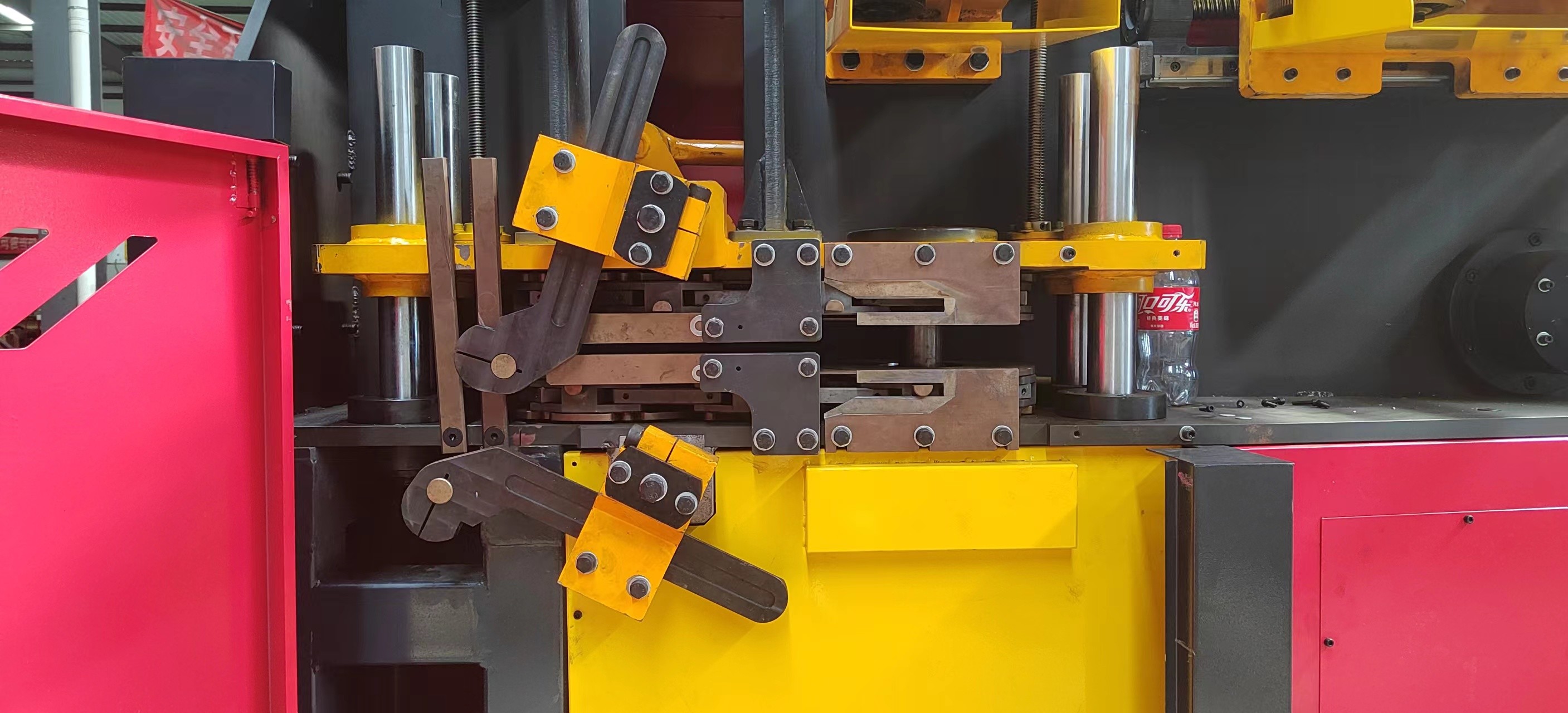

La flexión de brazo de balanceo se utiliza para doblar las barras de acero, accionadas por un servomotor, con buena sincronización y alta estabilidad.La flexión de la barra de acero es continua (el mecanismo de flexión funciona en un movimiento circular y oscilante hacia arriba y hacia abajoEl mecanismo de alimentación es accionado por un servomotor, que permite a los moldeadores de acero de forma de barras de acero de forma rápida y sin retraso.,con una mejor sincronización y precisión.la combinación perfecta de los dos servomotores puede realizar la función de cambiar el paso de la armadura sin parar, mejorando considerablemente la eficiencia de la producción.

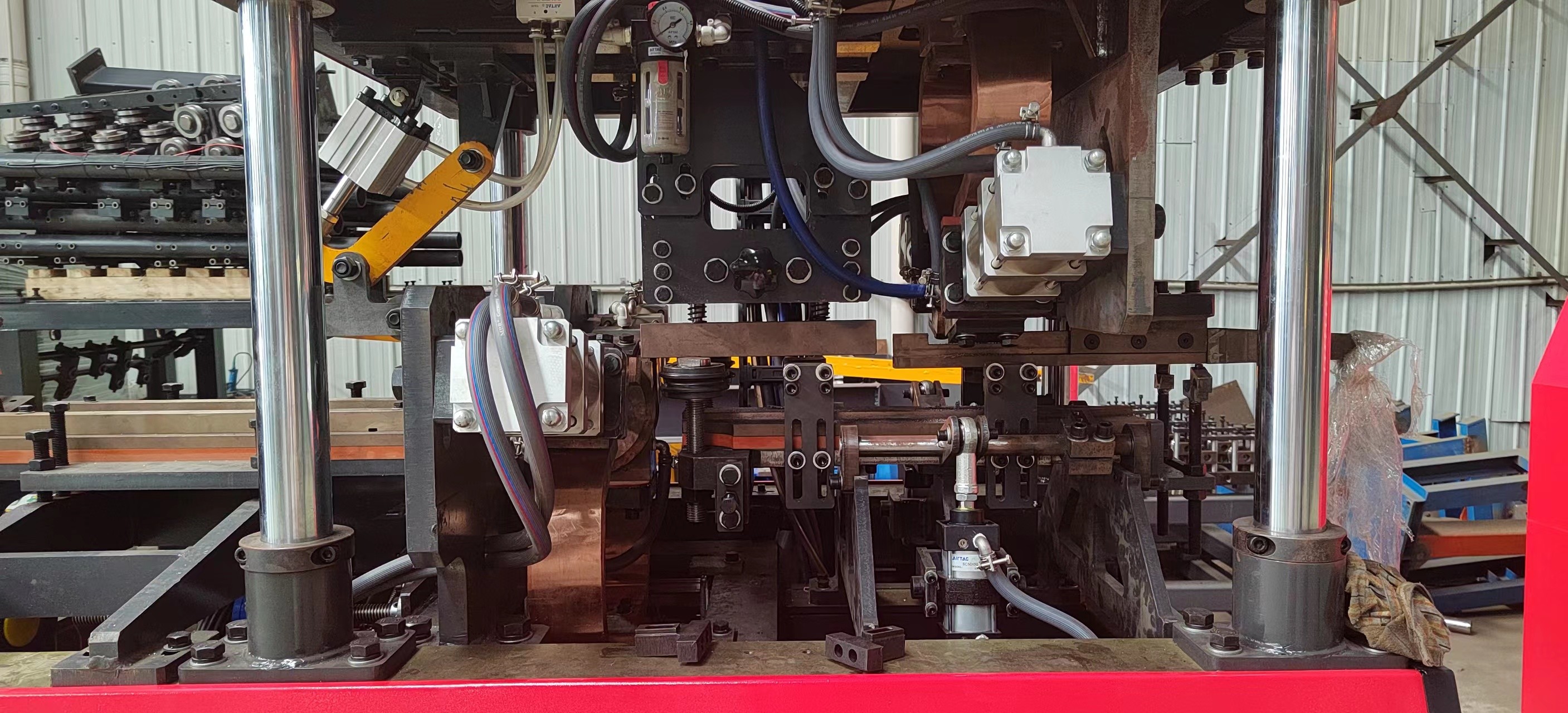

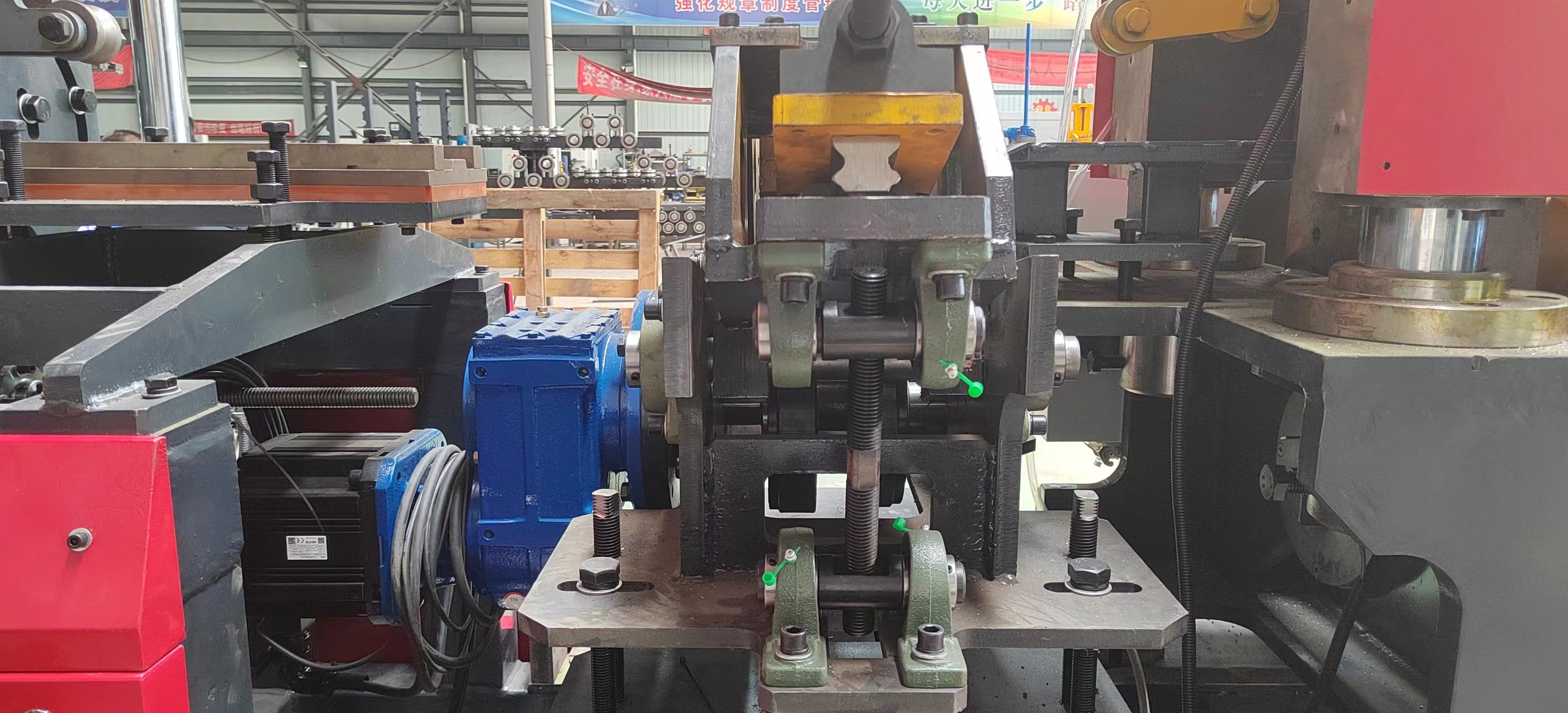

6. Parte de soldadura
Dos soldadoras puntuales, una en la parte superior y otra en la parte inferior, con dos transformadores en total.
Los cilindros de soldadura tienen una carrera pequeña, una gran fuerza, una velocidad de soldadura rápida y una alta calidad.
Los cilindros de soldadura utilizan marcas de alta calidad y están sujetados por aire.
Los electrodos de soldadura están hechos de cobre de aleación cromo-circonio.
Equipado con un mecanismo de posicionamiento para garantizar la forma y el tamaño de la soldadura.
El método de soldadura puntual de dos puntos de resistencia reduce la potencia de instalación en un 60% en comparación con sus pares, y los parámetros de soldadura de cada punto de soldadura se pueden establecer de forma independiente.
La cabeza de electrodo de cuatro vías se puede reutilizar cuatro veces, reduciendo el costo en 3 veces.
7Mecanismo de corte
El modo de corte "tipo tijera" se adopta para resolver eficazmente el problema de soldadura abierta causada por el proceso de corte y evitar la deformación y la distorsión de la armadura durante el corte.
Velocidad de corte rápida, sin necesidad de detener la soldadura.
Para el corte de alta resistencia en las juntas de soldadura de refuerzo principal y lateral, se utiliza el último acero de alta resistencia y molde resistente desarrollado en China.
8Mecanismo automático de recogida y apilamiento
El mecanismo de recogida automática permite una producción continua sin necesidad de parar, mejorando la eficiencia.
Puede recoger tramos de diferentes tamaños, largos y cortos.
La recolección automática, el apilamiento y el envío de las vigas están completamente automatizados.
El dispositivo automatizado de recogida y apilamiento reduce el número de operadores en 2.
9Sistema de control eléctrico
Adopta el sistema de control de Hechuan con una alta estabilidad.
10. Sistema operativo
Los botones de accionamiento y otros componentes utilizan productos de alta calidad.
El equipo es fácil de operar y ajustar.
Las operaciones tales como la velocidad, los parámetros de soldadura, etc. son convenientes.
1.5 Configuración del equipo y marcas de componentes
| Nombre | Marca del producto |
Explicación Las observaciones |
| Pantalla de funcionamiento | - ¿Qué quieres decir? | Es una pantalla táctil inteligente de IoT con CPU ARM como núcleo y frecuencia principal de 800MHz.y también preinstalado con el software de configuración McsgPro. |
| PLC | Hechuan | Alto rendimiento, estructura compacta, funciones potentes y alta estabilidad. |
| Motor de servicio | Hechuan | Alto rendimiento, alta fiabilidad y alta calidad. |
| Control de baja tensión | El CHNT | Una marca china muy conocida, de calidad estable, confiabilidad alta. |
| Cambiar la fuente de alimentación | Taiwán Mingwei | Taiwan marca conocida con más de 30 años de experiencia en investigación y fabricación. |
| Transformador de soldadura | En la ciudad de Chengtai | Usando tecnología de soldadura japonesa. |
| Componentes de aire | Yadeke. |
Taiwan marca conocida, buena calidad, alta fiabilidad, alta capacidad de carga.
|
| Válvula de solenoide | Yadeke. | |
| Silencio de soldadura | El cilindro personalizado de Shuangbeili | Velocidad rápida, suficiente potencia y alta estabilidad. |
| Controlador de soldadura | El Guolong de Shanghai | Rendimiento estable del producto y calidad fiable. |
| Reducción | Zhejiang Tianhong, también | Rendimiento estable y fiable. |
| Esquena de guía lineal | Taiwán Shangyin | Alta capacidad de carga, alta precisión, alta velocidad y alta precisión. |
| Cuadrantes | No. | Calidad importada, calidad estable y alta confiabilidad. |
| Cables y cables eléctricos | Guangdong Yingke. | Material excelente, aislamiento fuerte, baja excentricidad. |
· el
10
2- Máquina de refrigeración de agua
Máquina de refrigeración de agualongitud * anchura * altura = 1310 * 630 * 1230 mm.
Las especificaciones técnicas de la unidad frigorífica de tipo caja refrigerada por aire son las siguientes:
|
Modelo
Las partidas |
RX-05A |
Configuración
|
|
| Fuente de alimentación | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. | ||
| Capacidad de refrigeración | Kcal/h | 12900 | |
| En kW | 15 | ||
| Potencia total de entrada | En kW | 4.48 | |
| Agua de refrigeración | Nombre | R22: No se puede utilizar. | Fluido de enfriamiento de alta calidad importado. |
| Método de control | Tubo capilar | ||
3- El aire. Compresor
BK22-8ZG Parámetros técnicos de las máquinas de tornillo refrigeradas por aire
| Grupo de tornillos | 5:6 rotor helicoidal |
| Modo de compresión | Continuo, de una sola etapa |
| Presión de salida de aire comprimido | P2 = 0,8 MPa |
| Modo de enfriamiento | Con refrigeración por aire |
| Temperatura de salida del aire comprimido | Aproximadamente 10°C~15°C más alta que la temperatura ambiente |
| Cantidad de aceite lubricante | Aproximadamente 8,6 litros |
| Velocidad del motor | N=2930r/min |
| Potencia nominal | 22 kW |
| El desplazamiento | V=3,45 m3/min |
| Peso de trabajo | Aproximadamente 390 kg |
| Temperatura máxima del aire | 45 °C |
| Temperatura mínima del aire | 0°C |
| Consumo de petróleo | Contenido de aceite de descarga inferior a 3PPM |
| Ruido | Se aplicará el método siguiente: |
| Dimensiones exteriores longitud × anchura × altura (mm) | 1200 × 800 × 1120 |
