Shandong Time Machinery Technology Co., Ltd. también fue incluida en la lista.
Información y cotización sobre el equipo de la "línea de producción de soldadura de placas de suelo con armadura reforzada (SGHJ-IV) "
Representante legal: Cui Hao
Teléfono: 13395378282
Dirección: Zona de Desarrollo Económico, ciudad de Jining, provincia de Shandong.
Página web: www.sdsgzn.com
I. Cotización de las empresas 2
II. Introducción del proyecto de placas de suelo de tramos de acero reforzado 3
1. Resumen del proyecto3
2- Introducción del proceso de producción4
3Productos de acero reforzado para las placas de suelo (con ángulos de las esquinas doblados)5
III. Rendimiento del equipo y parámetros técnicos 6
1- Parámetros técnicos de la línea de producción de armaduras de rebar6
1.1 Descripción general del equipo6
1.2 Composición del equipo de la línea de producción de armaduras de rebar6
1.3 Parámetros técnicos del equipo:7
1.4 Características del equipo8
1.5 Configuración del equipo y marcas de componentes10
2. Reforzado Rebar armadura modelo máquina de soldadura automática10
2.1 Descripción general del equipo10
2.2 Composición del equipo de la línea de producción de armaduras de rebar11
2.3 Parámetros técnicos del equipo:12
2.4 Características del equipo12
3- Máquina de refrigeración de agua13
3.1 Especificaciones técnicas de la unidad de refrigeración de caja refrigerada por aire:13
4Compresor de aire14
4.1 Parámetros técnicos de las máquinas de tornillo refrigeradas por aire14
5Presión de chapa16
Fabricante profesional de líneas de producción de soldadura de vigas CNC inteligentes
| SGHJ-IV Línea de producción de soldadura de tramos CNC inteligentes | ||||||
| El precio de venta de la industria de la Unión en el mercado de la Unión durante el período considerado fue el precio de venta de la industria de la Unión durante el período considerado. | ||||||
|
En serie - No, no es así. |
Nombre del equipo | Modelo de equipo |
Unidades |
Cantidad |
Precio de coste (RMB) |
Importe (RMB) |
|
1 |
Línea de producción de soldadura de vigas de acero reforzado | SGHJ-IV (apilación automática) |
Unidad |
1 |
||
|
2 |
Máquina de soldadura de plantillas | SGMB-600/576: las condiciones de los productos |
Unidad |
1 |
||
|
3 |
Compresor de aire de tornillo | El Kaizen BK37kW |
Unidad |
1 |
||
|
4 |
Prensas para placas | En forma de V 600/576 | Unidad |
1 |
||
|
5 |
Máquina de refrigeración de agua | El RX-10 | Unidad |
1 |
||
|
6 |
Máquina de soldadura de botes de rebar | 25kva | Unidad |
1 |
||
| En total |
Cantidad total del equipo: ¥ En letras: |
|||||
| Nota: Este precio incluye el impuesto (13% de IVA), los gastos de flete, depuración e instalación y los gastos de formación. | ||||||
| Nuestra empresa se centra en la investigación y desarrollo, y la fabricación de líneas de producción de soldadura de armaduras de acero reforzado..La empresa da importancia a la innovación tecnológica, se adhiere al camino de la innovación independiente, ajusta constantemente la estructura del producto para satisfacer la demanda del mercado,y ha establecido relaciones de cooperación a largo plazo con muchas empresas conocidas. | ||||||
Nombre de la empresa: ShandongEl tiempoLa tecnología de maquinaria Co., Ltd.
Número de identificación fiscal: 91370811MA3EP7HT68
Cuenta de la empresa: 815010601421010400
Banco: sucursal de Xicheng del Banco Jining
Dirección: al este de la carretera Jiafeng, al norte de la carretera Ruixiang, zona de desarrollo económico de Jining, provincia de Shandong (en las instalaciones de Shandong Taifeng Engineering Group Co., Ltd.)
II. Introducción del proyecto de placas de suelo de tramos de acero reforzado
1. Resumen del proyecto
La losa de piso de truss reforzada es una plantilla combinada que procesa las barras de acero en el suelo como marcos de truss en la fábrica y las soldan con láminas de cartón ondulado galvanizadas.El hormigón se vierte en la parte superior para formar un piso de hormigón reforzadoLa losa de piso de truss reforzada tiene muchas ventajas, como bajo costo general, conservación de energía y protección del medio ambiente, velocidad de construcción rápida y costos de construcción reducidos.En los últimos años, se ha promovido y popularizado rápidamente en nuestro país.
Debido al uso de equipos de procesamiento automatizados y procesos de fabricación en la producción de plantillas de armaduras reforzadas, se ha logrado una producción de fábrica estandarizada y a gran escala.Tiene ventajas tales como la calidad de soldadura estable, distribución uniforme de las barras de acero y dimensiones precisas del producto.La instalación mecanizada e industrializada reduce en gran medida la cantidad de barra de acero que se une en el sitio de construcción y mejora las condiciones de trabajo de los trabajadores de la construcción, garantizando efectivamente la calidad de la construcción. La losa de suelo reforzada no necesita tener en cuenta los problemas de prevención de incendios y anticorrosión,reducción del coste de las medidas anticorrosión y de prevención de incendiosPor lo tanto, la adopción de losas de suelo de truss reforzado tiene una ventaja significativa en el costo global en comparación con otras placas de acero perfiladas.
2.Las demás piezas de acero o de acero
III. El Consejo EuropeoRendimiento del equipo y parámetros técnicos
1.Parámetros técnicos de la línea de producción de armaduras de rebar
1.1 Descripción general del equipo

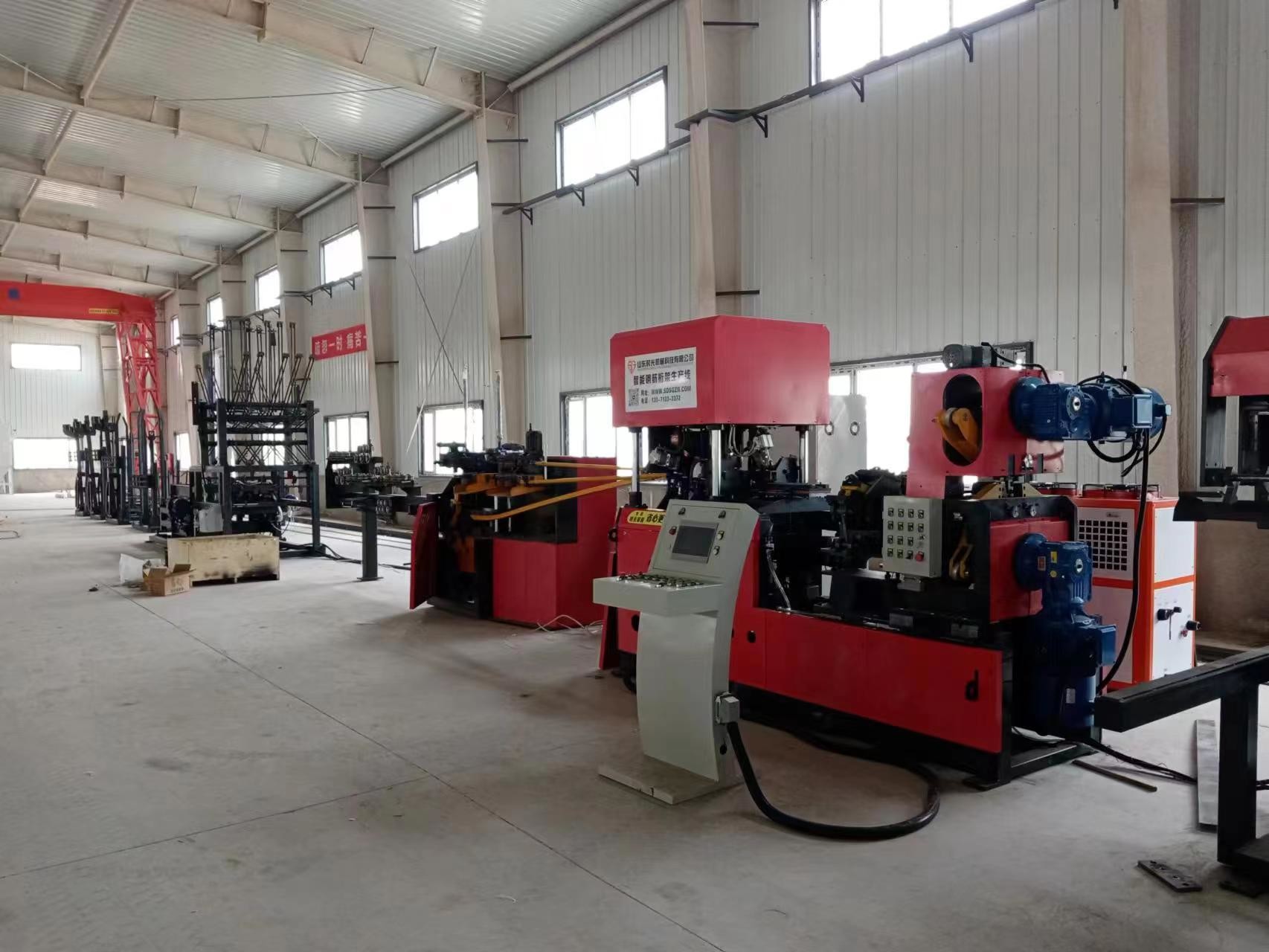

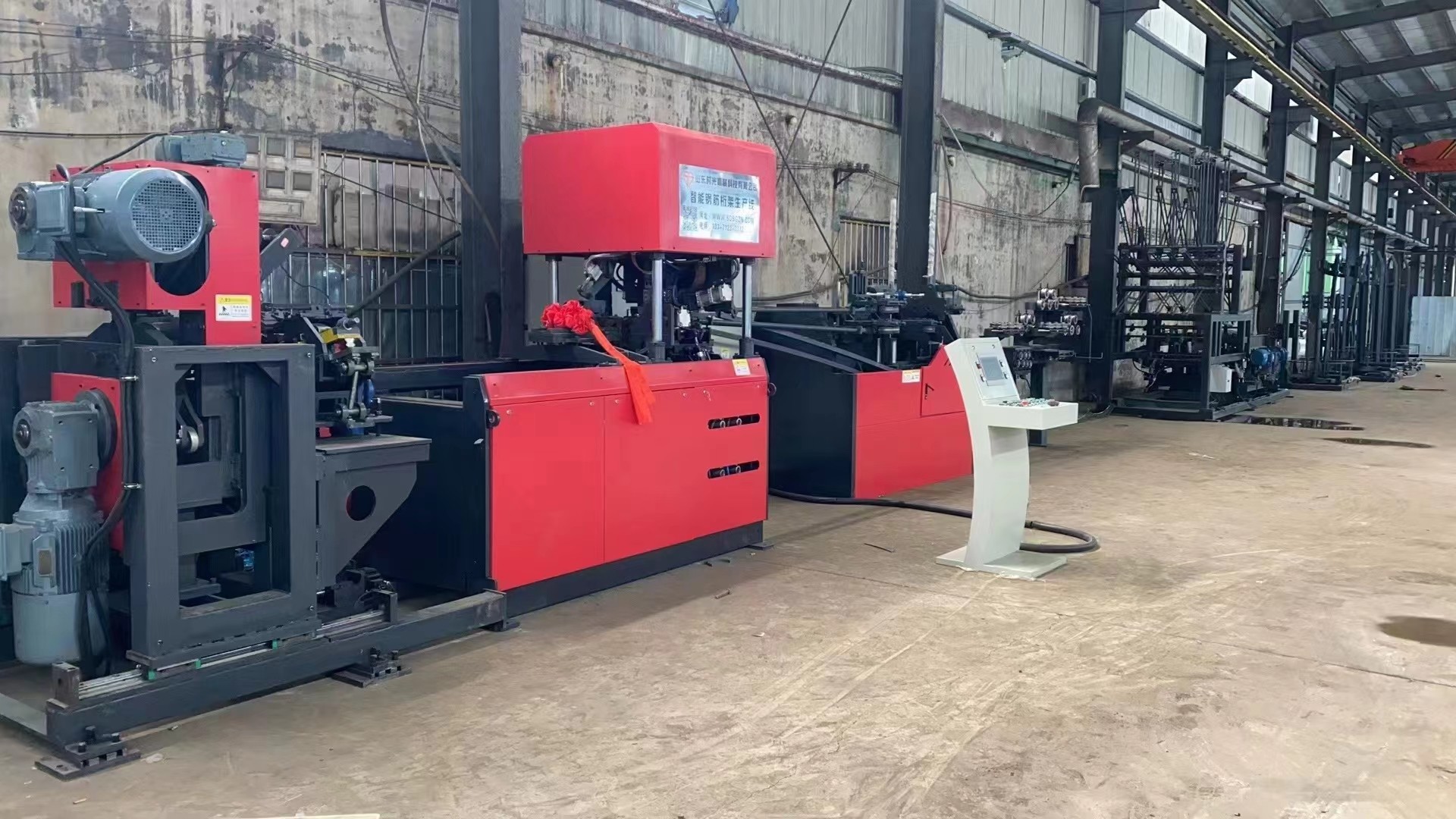

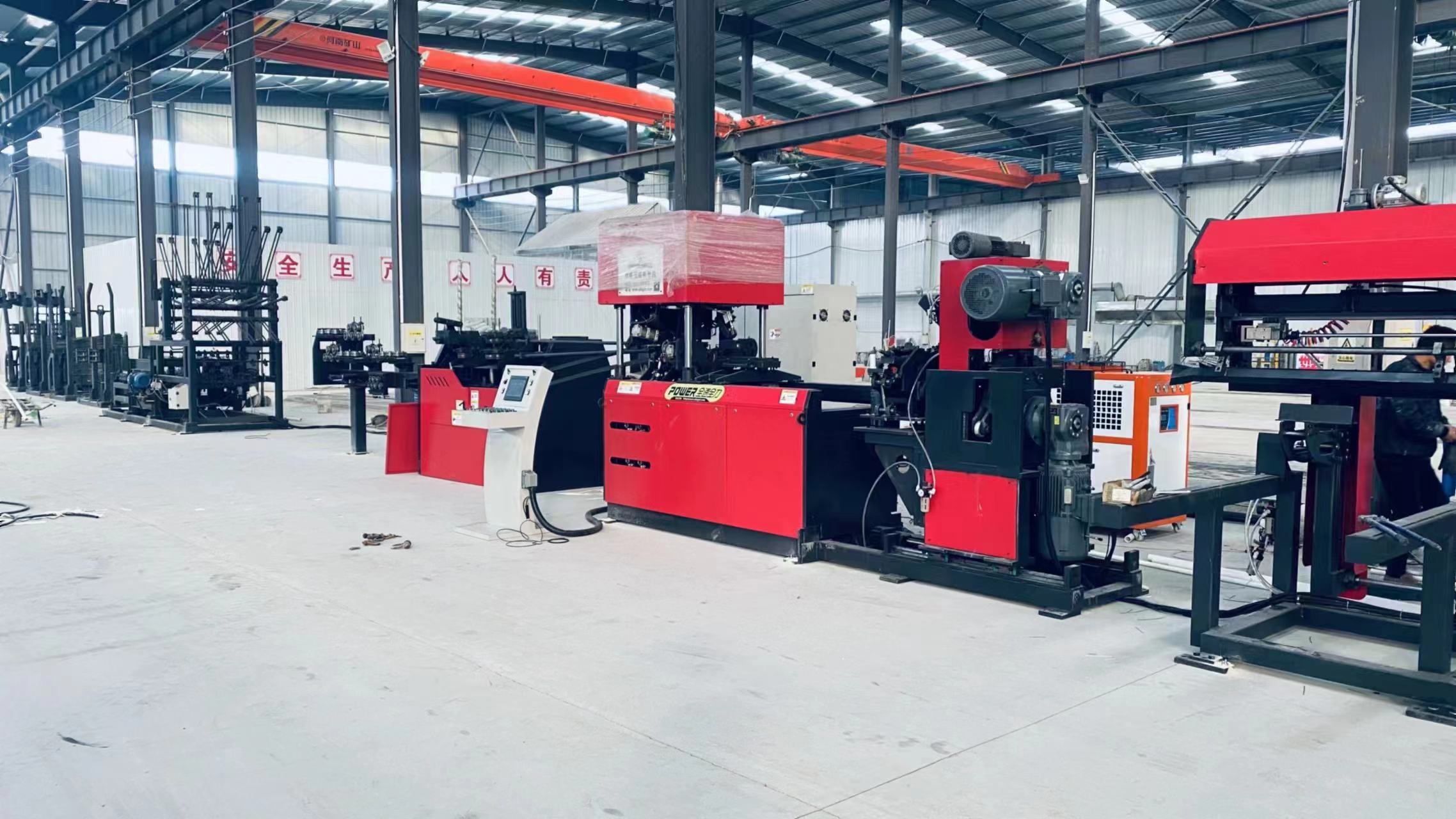

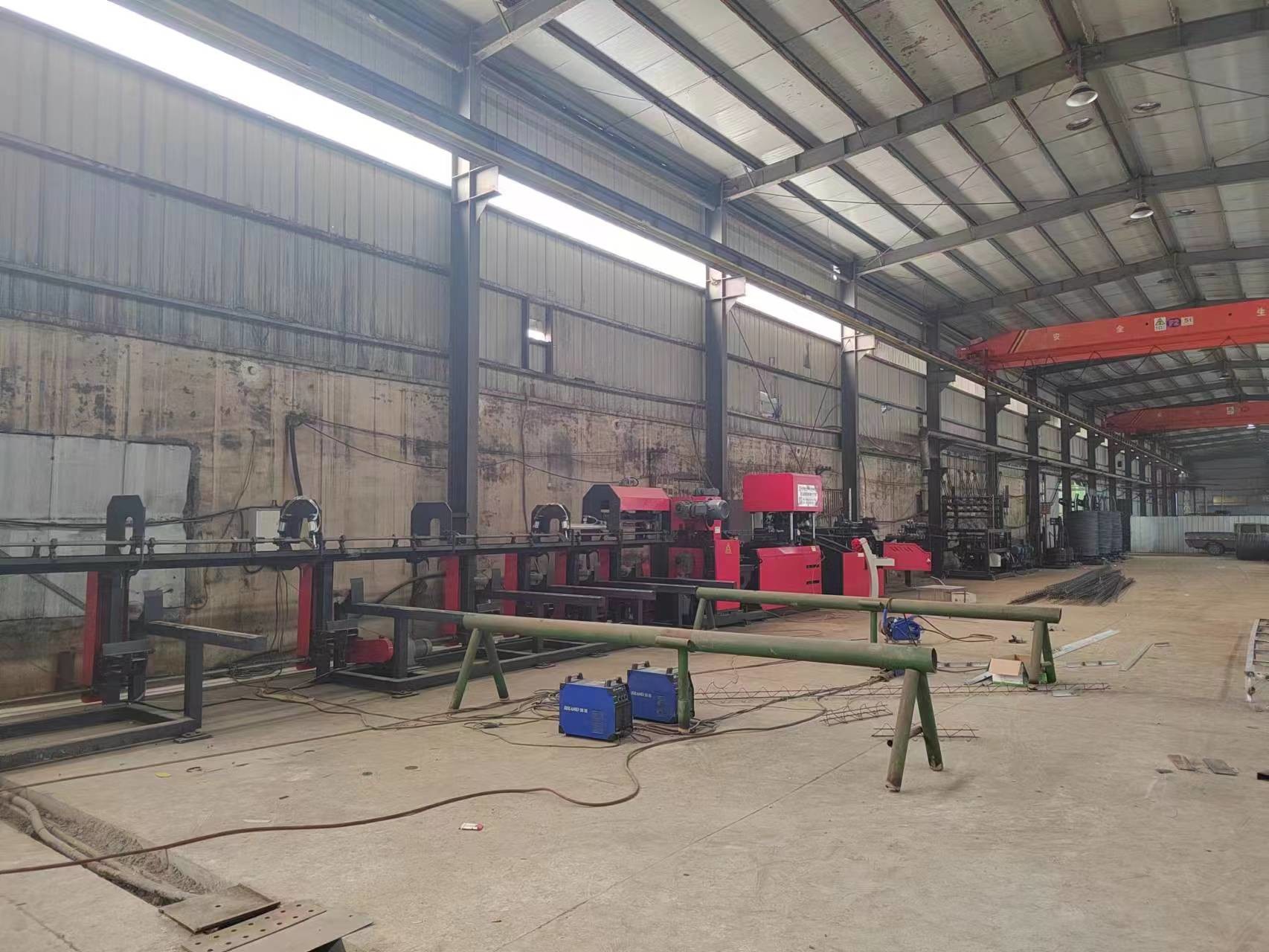

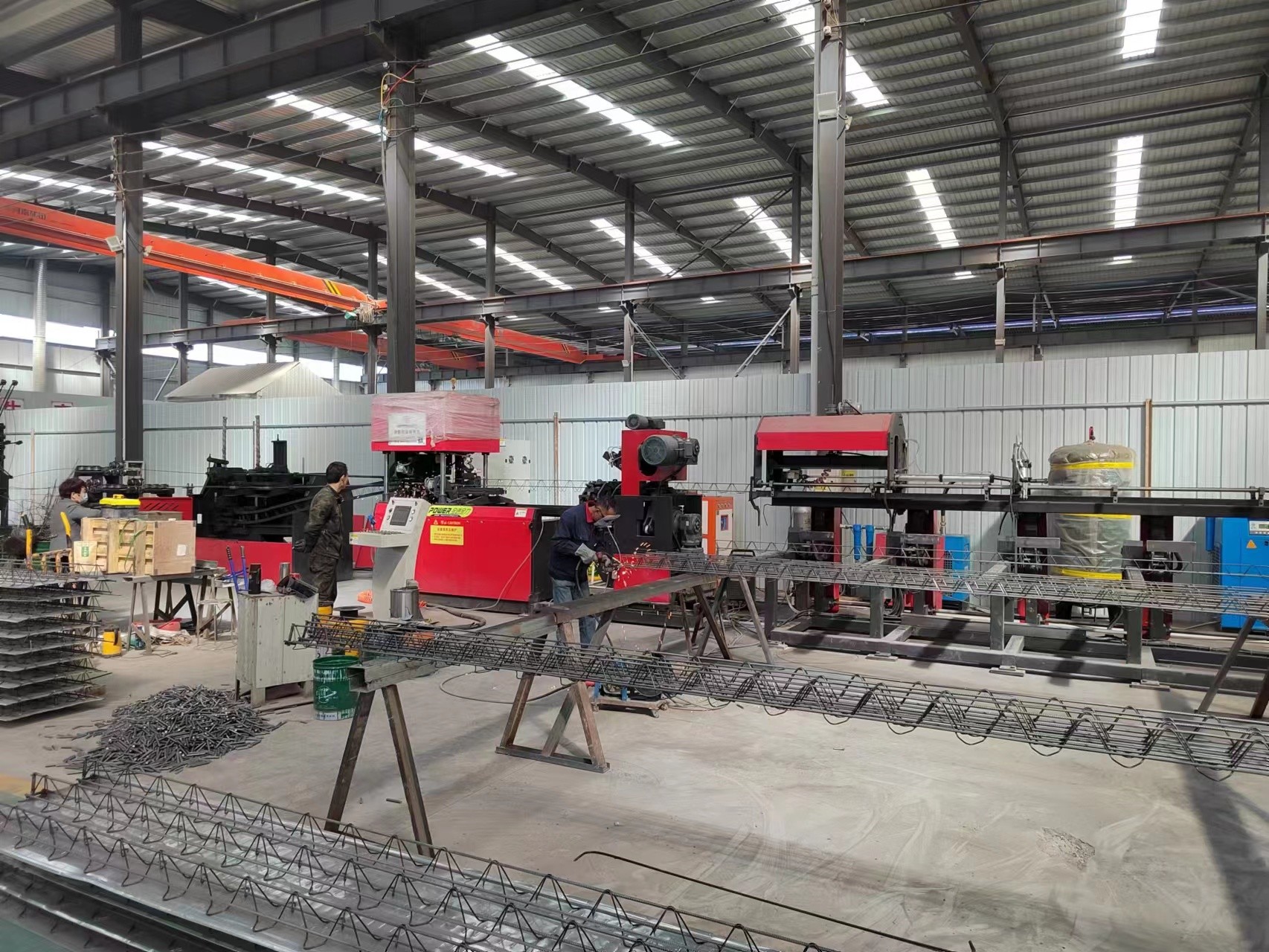

La línea de producción de armaduras de rebar es una línea de producción totalmente automatizada que integra la colocación de alambre de bobina de rebar, el enderezamiento, la flexión lateral del acero, el moldeo por soldadura, el corte automático,y recogida de productos terminados. Puede producir tramos de rebarro para losas de suelo, así como tramos de rebarro prefabricados para edificios de PC,ampliamente aplicado en la construcción de edificios (losas de suelo prefabricadas) y la construcción de ferrocarriles de alta velocidad (sleepers de doble bloque), entre otros campos.
1.2 Equipo Composición de la línea de producción de armaduras de rebarro:
| - No, no es así. | Componentes del equipo | Cantidad | Características técnicas |
| 1 | Repuesto para la colocación de alambre de rebarro de bobina | Un juego | Repuesto vertical para la colocación de alambre |
|
2 |
Mecanismo de rectificación y alimentación | Un juego | Adopta la rectificación de ruedas múltiples con un excelente efecto de rectificación sin dañar las costillas de las barras de refuerzo; alimentación de alambre de doble accionamiento con tres motores de desaceleración. |
| 3 | Mecanismo de almacenamiento de materiales | Un juego | Equipado con un nuevo tipo de estante de almacenamiento abierto que utiliza almacenamiento amortiguador, lo que permite una producción continua y evita la acumulación de barras de refuerzo de manera efectiva. |
|
4 |
Mecanismo de rectificación de terminales | Un juego | El enderezamiento terminal de la segunda etapa se realiza en los elementos principales de refuerzo y diagonales antes de la soldadura y la formación mediante un método de enderezamiento de cinco rodillos.garantizar la rectitud de los productos de las armaduras. |
|
5 |
Mecanismo de flexión del miembro diagonal | Un juego |
1) La flexión del péndulo está impulsada por un servomotor, lo que garantiza una buena sincronización y una alta estabilidad. 2) El mecanismo de alimentación del alambre es accionado por otro servomotor, lo que ofrece una mejor sincronización y una mayor precisión.La perfecta cooperación de los dos servomotores permite cambiar la inclinación de la armadura sin detener la máquina, mejorando significativamente la eficiencia de la producción.
|
|
6 |
Unidad principal de soldadura | Un juego | Se utilizan dos soldaduras puntuales, que emplean un total de 2 transformadores, lo que reduce el consumo total de energía de los transformadores de soldadura en más del 60 por ciento. |
|
7 |
Mecanismo de flexión | Un juego | Usando curvatura servo-mecánica, velocidad más rápida, menos ruido, mayor estabilidad. |
|
8 |
Mecanismo de corte | Un juego | Utiliza un modo de corte "tipo tijera" para resolver eficazmente el problema de las soldaduras abiertas causadas por el proceso de corte..El ajuste de la posición de corte es controlado por un servomotor, lo que permite el corte de vigas de cualquier longitud sin detener la máquina. |
| 9 | Mecanismo de recogida agregada | Un juego | Estabilización automática |
| 10 | Sistema de control eléctrico | Un juego | |
|
11 |
Sistema operativo |
Un juego |
Los botones de accionamiento y otros componentes son de alta calidad Funcionamiento y ajuste convenientes del equipo Funcionamiento conveniente de la velocidad, los parámetros de soldadura, etc. Sistema de reserva de las armaduras
|
| 12 | Manual de instrucciones, repuestos y herramientas | Un juego |
Configuración estándar
|
1.3 Parámetros técnicos del equipo:
| Brazo de balanceo | Unidades | Cantidad | Nota |
| Capacidad de carga del bastidor de cableado | En kg |
2000 |
La altura de la cuerda superior no debe exceder de 2 metros, y la altura de la cuerda lateral no debe exceder de 1,3 metros. |
| Número de bastidores para la colocación de alambre | Unidades |
5 |
|
| Potencia del motor de acero lateral |
En kW |
7.5 |
Motor de servicio |
| Potencia del transformador de soldadura |
En kW |
11 | Motor de servicio |
| Capacidad de carga del bastidor de cableado |
En kW |
160x2 |
Funcionamiento intermitente |
| Potencia del motor de cizallamiento | En kW | 11 + 11 | Funcionamiento intermitente |
| Método de flexión en la esquina inferior | Mecánica |
Motor de servicio
|
|
| Recolección y elevación de la potencia del motor del bastidor | En kW |
2.2 |
Funcionamiento intermitente |
| El tono de flexión de las cuerdas laterales |
En el caso de los |
200 |
190-210 tono ajustable automáticamente |
| Altura del acorde |
En el caso de los |
70 a 270 |
Alturas de 250 o más sin cuerda de ángulo inferior |
| Ancho del acorde |
En el caso de los |
70 a 90 |
Ancho grande |
| Diámetro de las barras superiores e inferiores de las cuerdas | En el caso de los |
6 a 12 años |
|
| Diámetro de las cuerdas laterales |
En el caso de los |
4 a 7. |
|
| Largo de la cuerda |
- ¿ Qué? |
0.2 ~ 14 |
Punto de juego ajustable automáticamente
|
| Dirección de la cuerda |
En el caso de los |
± 5 | |
| Error de altura del acorde |
En el caso de los |
± 2 | |
| Error de longitud de la cuerda | Muestra de las condiciones de funcionamiento | ± 5 |
Error máximo no superior a ± 15 mm
|
| Altura de las barras de las cuerdas superiores e inferiores expuestas |
En el caso de los |
≤ 5 años | |
| Velocidad de línea de producción |
- ¿ Qué? |
12 a 15 |
La velocidad de producción estable real está determinada por las especificaciones de la cuerda. |
| Presión del aire | En el caso de las | ≥ 07 | El gas utilizado debe estar limpio, filtrado y seco. |
| Consumo de aire | el volumen de agua | 3/4. ¿Qué quieres?5 | |
| Duración de la línea de producción (duración * anchura * altura) | En el caso de los | La longitud de la línea de producción puede ajustarse adecuadamente a 45000*3000*3500. | |
| Producción total |
T. |
≤ 18 (excluidos los accesorios y las cajas de control externas) | |
| Nota: La configuración estándar incluye el mecanismo de flexión de ángulo inferior. Especifique si la configuración para la industrialización residencial no incluye el mecanismo de flexión de ángulo inferior. | |||
1.4.1 Características del equipo
1. Cuadro para la colocación de caucho
Hay cinco juegos de puestos de pago de barras, utilizando el método de pago rotativo, con una carga máxima de 2 toneladas.
Cada soporte de pago está equipado con un dispositivo de frenado de aire independiente.
Cada soporte de pago tiene un mecanismo independiente de pre-alineación para eliminar la escama de óxido en la superficie de las barras de acero.
2Mecanismo de rectificación y alimentación
Utiliza una rectificación de ruedas múltiples con un buen efecto de rectificación, sin dañar las costillas de las barras de acero.
Cada mecanismo de alimentación puede controlarse de forma independiente.
3Mecanismo de almacenamiento de barras de acero
Adopta un nuevo tipo de estante de almacenamiento abierto para el amortiguamiento y el almacenamiento, que es conveniente para la producción continua y evita eficazmente que las barras de acero se enreden.
4Mecanismo de rectificación de terminales
El enderezamiento de terminales secundarios se realiza en la barra principal y las barras web antes de la soldadura y el moldeado.
Este mecanismo desempeña un papel clave en el ajuste de la rectitud de los productos de las armaduras.
5Mecanismo de presión y alimentación de la barra web
La flexión de brazo de balanceo se utiliza para doblar las barras de acero, accionadas por un servomotor, con buena sincronización y alta estabilidad.
La flexión de las barras de acero es continua (el mecanismo de flexión funciona en un movimiento circular y oscilante de arriba abajo, sin demora), con una velocidad de formación rápida.
Los moldes de formación de barras de acero tienen superficies cilíndricas para evitar rascar la superficie de las barras de acero.
El mecanismo de alimentación es accionado por un servomotor, con una mejor sincronización y precisión.la combinación perfecta de los dos servomotores puede realizar la función de cambiar el paso de la armadura sin parar, mejorando considerablemente la eficiencia de la producción.
6. Parte de soldadura
Dos soldadoras puntuales, una en la parte superior y otra en la parte inferior, con dos transformadores en total.
Los cilindros de soldadura tienen una carrera pequeña, una gran fuerza, una velocidad de soldadura rápida y una alta calidad.
Los electrodos de soldadura están hechos de cobre de aleación cromo-circonio.
Equipado con un mecanismo de posicionamiento para garantizar la forma y el tamaño de la soldadura.
El método de soldadura puntual de dos puntos de resistencia reduce la potencia de instalación en un 60% en comparación con sus pares, y los parámetros de soldadura de cada punto de soldadura se pueden establecer de forma independiente.
La cabeza de electrodo de cuatro vías se puede reutilizar cuatro veces, reduciendo el costo en 3 veces.
7Mecanismo de corte
El modo de corte "tipo tijera" se adopta para resolver eficazmente el problema de soldadura abierta causada por el proceso de corte y evitar la deformación y la distorsión de la armadura durante el corte.
Velocidad de corte rápida, sin necesidad de detener la soldadura.
Para el corte de alta resistencia en las juntas de soldadura de refuerzo principal y lateral, se utiliza el último acero de alta resistencia y molde resistente desarrollado en China.
8Mecanismo automático de recogida y apilamiento
El mecanismo de recogida automática permite una producción continua sin necesidad de parar, mejorando la eficiencia.
Puede recoger tramos de diferentes tamaños, largos y cortos.
La recolección automática, el apilamiento y el envío de las vigas están completamente automatizados.
El dispositivo automatizado de recogida y apilamiento reduce el número de operadores en 2.
9Sistema de control eléctrico
Adopta el sistema de control de Hechuan con una alta estabilidad.
10. Sistema operativo
Los botones de accionamiento y otros componentes utilizan productos de alta calidad.
El equipo es fácil de operar y ajustar.
Las operaciones tales como la velocidad, los parámetros de soldadura, etc. son convenientes.
1.5Configuración del equipo y marcas de componentes
| Nombre | Marca del producto |
Explicación Las observaciones |
| Pantalla de funcionamiento | - ¿Qué quieres decir? | Es una pantalla táctil inteligente de IoT con CPU ARM como núcleo y frecuencia principal de 800MHz.y también preinstalado con el software de configuración McsgPro. |
| PLC | Hechuan | Alto rendimiento, estructura compacta, funciones potentes y alta estabilidad. |
| Motor de servicio | Hechuan | Alto rendimiento, alta fiabilidad y alta calidad. |
| Control de baja tensión | El CHNT | Una marca china muy conocida, de calidad estable, confiabilidad alta. |
| Cambiar la fuente de alimentación | Taiwán Mingwei | Taiwan marca conocida con más de 30 años de experiencia en investigación y fabricación. |
| Transformador de soldadura | En la ciudad de Chengtai | Usando tecnología de soldadura japonesa. |
| Componentes de aire | Yadeke. | Taiwan marca conocida, buena calidad, alta fiabilidad, alta capacidad de carga. |
| Válvula de solenoide | Yadeke. | Taiwan marca conocida, buena calidad, alta fiabilidad, alta capacidad de carga. |
| Silencio de soldadura | El cilindro personalizado de Shuangbeili | Velocidad rápida, suficiente potencia y alta estabilidad. |
| Controlador de soldadura | El Guolong de Shanghai | Rendimiento estable del producto y calidad fiable. |
| Reducción | Zhejiang Tianhong, también | Rendimiento estable y fiable. |
| Esquena de guía lineal | Taiwán Shangyin | Alta capacidad de carga, alta precisión, alta velocidad y alta precisión. |
| Cuadrantes | No. | Calidad importada, calidad estable y alta confiabilidad. |
| Cables y cables eléctricos | Guangdong Yingke. | Material excelente, aislamiento fuerte, baja excentricidad. |
2. Máquina de soldadura automática para el encofrado de las armaduras de rebarras
2.1 Descripción general del equipo
La línea de producción de soldadura de molduras de trampolín está compuesta por transportador de rodillos, alineación automática, guía automática, soldadura automática, sistema de control, etc.Se utiliza principalmente para soldar grúas de acero con placa galvanizada, placas de acero y otros encofrados de acero en la industria de la construcción.
2.2 Composición del equipo de las máquinas de soldadura de encofrado de armaduras de rebar
| - No, no es así. | Componentes de máquinas | Cantidad | Características técnicas |
| 1 | Cuadro de carga motorizado | Un juego | 3 * 3 metros |
| 2 | Descargador motorizado | Un juego | 3 piezas*3 metros |
|
3 |
Máquina de soldadura | Un juego | La cabeza del electrodo está enfriada con agua con un tapón de alineación y un dispositivo de guía. |
| 4 | Sistema de control eléctrico | Un juego | Adopción de un sistema de control como el módulo inteligente Zhongda U-Control |
| 5 | Sistema operativo | Un juego | Adopción del sistema SGMB |
| 6 | Manual de instrucciones, piezas de repuesto y herramientas aleatorias | Un juego | Configuración estándar |
|
7 |
Otras configuraciones | Un juego | Equipado con compresión de aire de guía y tapón de alineación, motorizado de recepción y el marco de alimentación. |
| Voltagem nominal |
El valor de las emisiones de CO2 |
| Potencia del transformador de soldadura | 3*100KVA |
| Otras energías | 3 kW |
| Punto de paso | 190mm-210mm (Tuneable) (Se puede ajustar) |
| Número de electrodos de soldadura | 6 Unidades |
| Altura de la mesa de trabajo | 800 mm |
| Duración de la viga de suelo procesable | 0.4m-12m |
| Ancho de la placa soldable | de las siguientes características: |
| espesor de la placa soldable |
0.4 mm a 1.0 mm |
| Otras configuraciones | Está equipado con presiones y paradas de alineación neumáticas guiadas, y un bastidor motorizado de recogida y alimentación. |
| Peso de toda la máquina | 3T |
2.4 Características del equipo
◆ Puede producir entre 576 y 600 tipos de losas de piso de vigas.
◆ Adopción de la tecnología extranjera de soldadura, evitando el fenómeno de la soldadura por fugas y la rotura de las placas galvanizadas, que es fácil de ocurrir en los equipos similares en China.
◆ Adopción de un servomotor de paso, para caminar con mayor precisión y rapidez.
◆ Estructura compacta y razonable, aspecto hermoso.
◆La potencia total de soldadura es de 300 KVA.
RUI XIANG fue el primero.
Repuesto de empalme 10 CV con refrigeración por aire Unidad de refrigeración por agua
La longitud*ancho*altura=1610*735*1390 mm
Los parámetros de especificación técnica de las unidades de refrigeración por agua de tipo caja refrigeradas por aire figuran en el cuadro siguiente:
Válvula de derivación
Conectar a la tubería de 1,5 pulgadas
Capacidad del tanque 140L
Flujo de la bomba 9 m3/h
|
Punto de trabajo
|
Productos de serie refrigerados por aire | |
| El RX-10 | ||
| Fuente de alimentación | 10P-50Hz-380V | |
| Flujo de agua de refrigeración m3/h | 6.0 | |
| Consumo total de energía en kW | 10.5 | |
|
Capacidad de refrigeración
|
En kW | 36 |
| Kcal/h | 30960 | |
| El tipo | Tipo de rollo totalmente cerrado | |
| Método de arranque | Inicio directo | |
| Unidad de condensación | El tipo | Capa de aluminio de cobre púrpura de alta eficiencia con aletas + ventilador de bajo ruido |
| Volumen de aire de refrigeración en m3/h | 12000 | |
| Número de unidades | 1 | |
| Agua de refrigeración | El tipo | R22: No se puede utilizar. |
| Bomba de agua incorporada kW | 1.5 | |
|
Evaporador
|
Número de unidades | Tipo de bobina del depósito de agua de alta eficiencia |
| El tipo | 1 | |
| Diámetro del tubo | DN40 | |
| Dispositivos de protección de seguridad | Protección contra altos y bajos voltajes, protección contra el hielo (doble), válvula de seguridad, protección contra sobrecarga, fase inferior, fase inversa, bajo voltaje, sobre voltaje, protección contra el flujo de agua, etc. | |
| Dispositivo de protección de seguridad | Duración | 1610 |
| Ancho | 735 | |
| Alturas | 1390 | |
| Dimensión general | En kg | 326 |
4Compresor de aire
Para el compressor de tornillo de la serie KAIZEN BK de 37 kW, los parámetros de apoyo
Serie BK nuevo compresor de tornillo humanizado interfaz hombre-máquina sistema de visualización y control.
Funcionamiento sencillo y conveniente
El estado de funcionamiento se puede ver a simple vista.
El compresor de tornillo de la serie BK puede trabajar 24 horas sin supervisión.
El mantenimiento o la reparación se solicita en chino cuando se producen anormalidades.
. Con interfaz de salida de repuesto, puede realizar el control de la cadena y el control de diagnóstico remoto de múltiples unidades.
Compresor de tornillo nuevo de la serie BK con sistema de separación de aceite incorporado
La adopción de un diseño de separación de aceite incorporado garantiza el efecto de separación aceite-aire y reduce el consumo de aceite, y la calidad del producto está totalmente garantizada desde el principio del diseño.
Serie BK nuevo tipo compresor de aire de tornillo válvula de control de entrada de aire de alta eficiencia.
Modo de control encendido/apagado
Diseño anti-arrostramiento de aceite con válvula de frenado
Los compresores de tornillo de la serie BK tienen una nueva generación de motores de bajo consumo y alta eficiencia.
Torque de arranque elevado
Clase de aislamiento F, clase de protección IP54
Rodamientos SKF, bajo ruido, larga vida útil
Con un dispositivo de reabastecimiento de combustible, puede ser reabastecido sin detener la máquina.
| Presión de descarga Mpa |
0.8 |
| Volumen de descarga en m3/min | 5.5 |
| Potencia del motor kW | 37 |
| Interfaz de escape | G11/2 |
| Ruido db ((A) | 67 |
| Peso en kg | 730 |
| Dimensión total en mm | 1240*1030*1435 |
5.Presión de chapa(El tipo"V." )
Flujo del proceso: Desenrollamiento → Alimentación guiada → Formación de rodillos → Cortado en el moldeado → Formación de rodillos → Salida de los productos terminados
| Potencia del motor principal | 4kW ((Motor de reducción cicloide giratorio) |
| PLC y convertidor de frecuencia | Delta (sistema de control de microordenadores PLC: control automático del número y longitud de las placas) |
| Pantalla táctil | Las autoridades chinas han informado a la Comisión de que han adoptado medidas de control en relación con el acuerdo. |
| Mecanismo de corte de moldeo hidráulico | Cortado en el moldeado |
| Ancho de alimentación | 625/600 |
| Con un contenido de sodio superior a 0,9%, pero no superior a 0,95% en peso | 0.4·0,7 mm (placa de acero galvanizado con resistencia a la corrosión ≤ G300) |
| Velocidad de formación | 10-15 m/min |
| Número de pases de formación | 12 |
| Peso total | Aproximadamente 3,5 toneladas. |
| Repuesto de descarga | 1 unidad |
