Persona de contacto: Cui Hao
Telefono: 13395378282
Dirección: Zona de Desarrollo Económico de Jining, provincia de Shandong.
URL:www.sdsgzn.com El nombre de la página web es:
el catálogo
1. Citas de negocios2
2- Rendimiento del equipo y parámetros técnicos6
1- Parámetros técnicos de la línea de producción de barras de acero 6
1.1 Presentación general del equipo 6
1.2 Composición del equipo de la línea de producción de barras de acero 6
1.3 Parámetros técnicos del equipo: 7
1.4 Características del equipo 8
1.5 Configuración del equipo y marca original 10
2. máquina de agua fría 11
2.1 Especificaciones técnicas de los refrigeradores de tipo caja refrigerados por aire: 11
3Compresor de aire 12
1- Parámetros técnicos del compresor de aire de tornillo 13
1- Un presupuesto de negocios.
Línea de producción de soldadura de armaduras CNC inteligente fabricante profesional
| SGHJ-inteligente línea de producción de soldadura de armaduras CNC hoja de cotización | ||||||
| Unidad de cotización: Shandong Time Machinery Technology Co., Ltd. | ||||||
| número de orden | nombre del dispositivo | Tipo de unidad | Unidad | cantidad | Precio unitario (RMB) | cantidad de dinero (RMB) |
| 1 | Línea de producción de soldadura de barras de acero | SGHJpm-100 | abreviatura de Taizhou | 1 | ||
| 2 | Compresor de aire de tornillo | Kaishan, BK22kw | abreviatura de Taizhou | 1 | ||
| 3 | máquina de agua de refrigeración | RX-05A | abreviatura de Taizhou | 1 | ||
| 4 | Saldador de botas de barras de acero | 25kva | abreviatura de Taizhou | 1 | ||
| El importe es de | Total del pago del equipo ¥: capital en RMB: | |||||
| Nota: Este precio incluye el impuesto (13% del IVA), incluidas las tasas de flete, puesta en marcha e instalación, y las tasas de formación. | ||||||
| La empresa se centra en la investigación y el desarrollo y la fabricación de la línea de producción de soldadura de armaduras de acero, tiene un equipo de investigación y desarrollo de tecnología profesional y eficiente,La empresa concede gran importancia a la innovación tecnológica, se adhieren al camino de la innovación independiente, ajustan constantemente la estructura del producto para satisfacer la demanda del mercado y han establecido asociaciones a largo plazo con una serie de empresas conocidas. | ||||||
Nombre de la empresa: Shandong Time Machinery Technology Co., Ltd.
Número de identificación fiscal: 91370811MA3EP7HT68
Número de cuenta de la empresa: 815010601421010400
Banco: Subfiliación de Xicheng, Banco de la ciudad de Jining
Dirección: al este de la carretera Jiafeng, al norte de la carretera Ruixiang, zona de desarrollo económico de Jining, provincia de Shandong (en el hospital de Shandong Taifeng Engineering Group Co., Ltd.)
2- Rendimiento del equipo y parámetros técnicos
1- Parámetros técnicos de la línea de producción de barras de acero
1.1 Descripción general del equipo

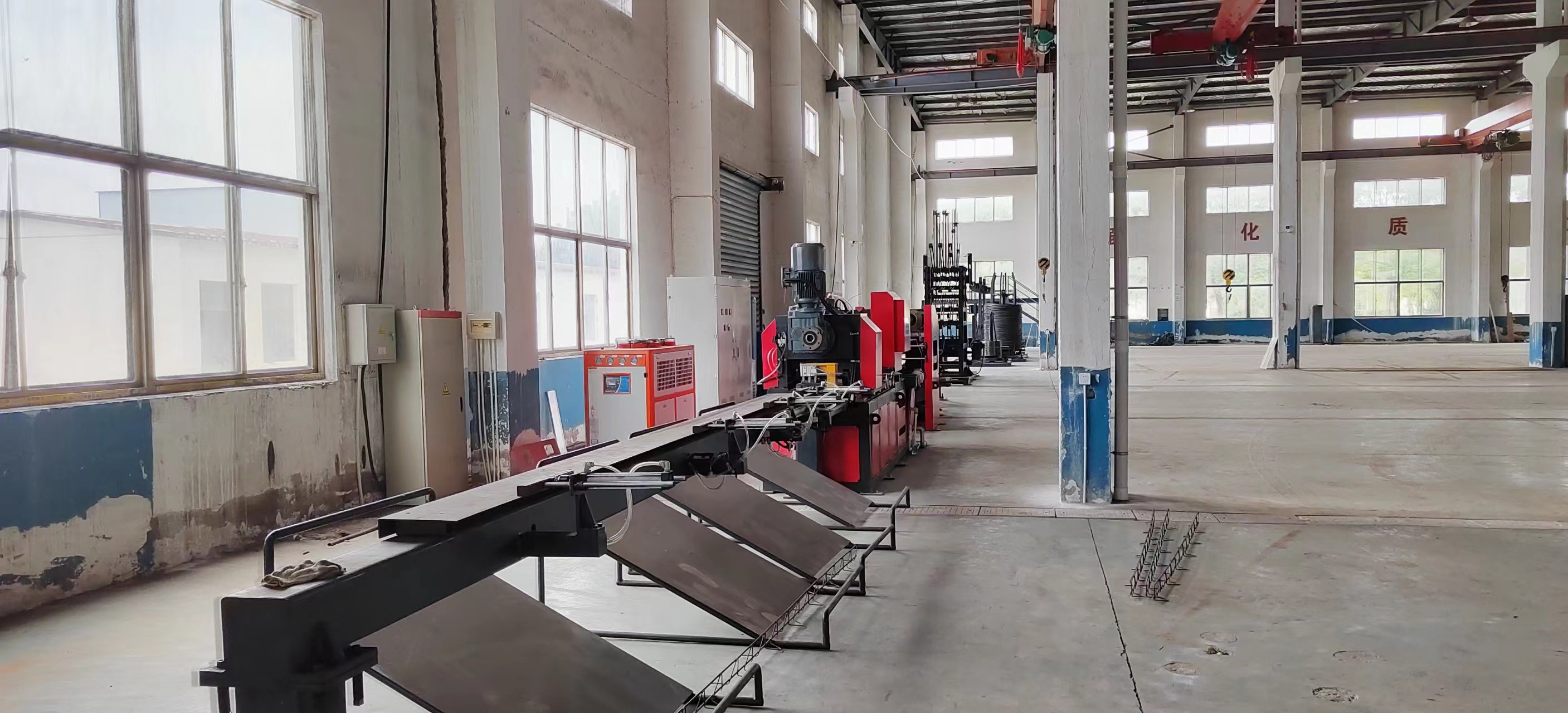

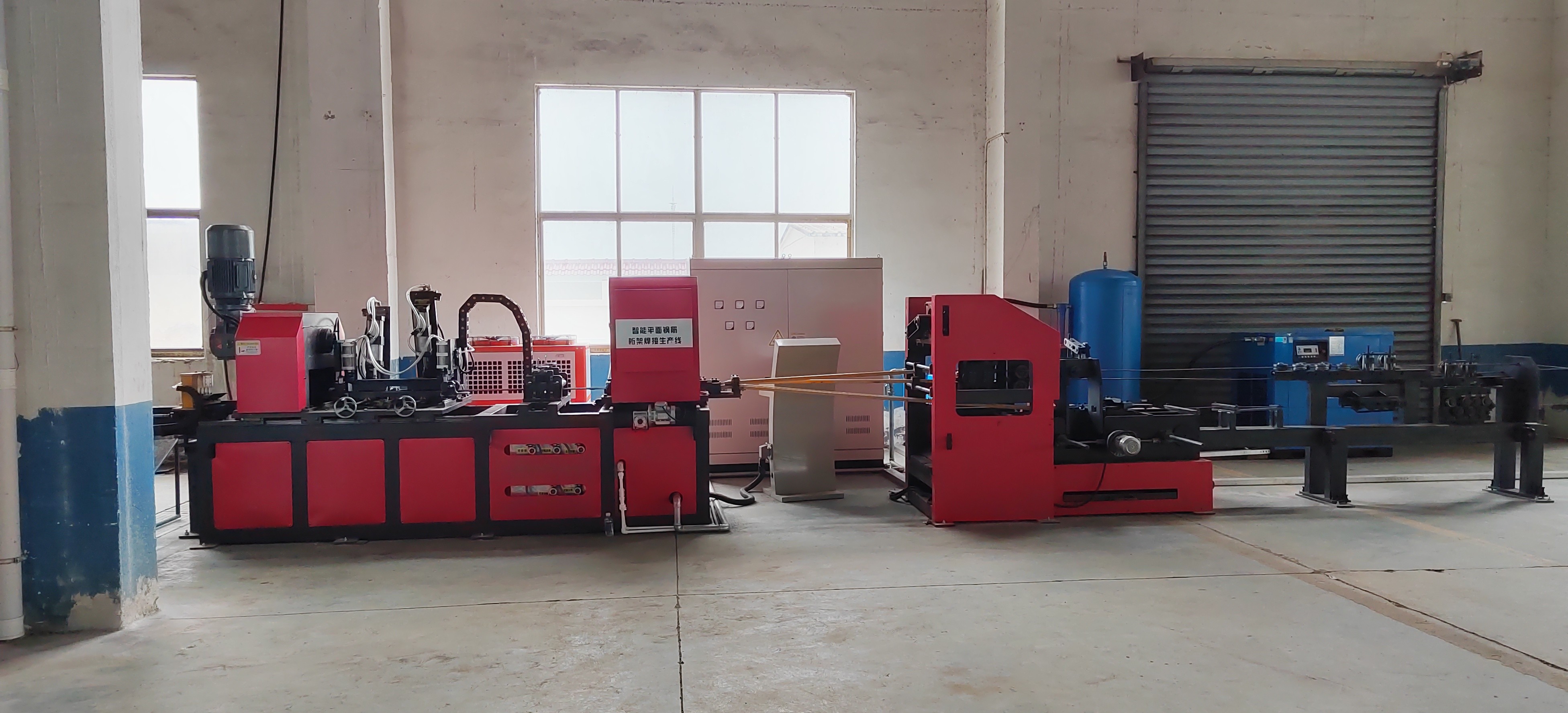

La línea de producción de armaduras de refuerzo es un conjunto de bobina de acero, enderezamiento de refuerzo, flexión de barra lateral, soldadura de formación, corte automático,Agregado acabado en la integración de una línea de producción totalmente automatizada, puede producir piso plano de armadura de acero con armadura de acero, también puede producir edificios prefabricados a partir de armaduras de acero, ampliamente utilizados en la construcción de edificios (a partir del piso de la armadura),Construcción de tableros para paredes de aislamiento térmico y otros campos.
1.2 Composición del equipo de la línea de producción de barras de acero:
| número de orden | Componentes del equipo | cantidad | Característica técnica |
| 1 | Cuadro de barras de acero | Uno está listo. | Cuadro vertical de la línea de colocación |
| 2 | Mecanismo de alimentación recta | Uno está listo. | Utilizando múltiples rondas de enderezamiento, el efecto de enderezamiento es bueno, no daña las costillas de acero, la desaceleración del motor del cable de accionamiento. |
| 3 | Agencia de almacenamiento | Uno está listo. | El nuevo modo de almacenamiento abierto y de almacenamiento en búfer se adoptan para facilitar la producción continua y prevenir eficazmente la acumulación de refuerzo. |
| 4 | Mecanismo de enderezamiento de los terminales | Uno está listo. |
Antes de la soldadura y la formación, el refuerzo principal y el refuerzo de la barra abdominal se enderezan dos veces,y se adopta el método de enderezamiento de cinco rodillos para garantizar la rigidez de la armadura terminada
|
| 5 | Mecanismo de flexión de la barra abdominal | Uno está listo. |
1, flexibilidad de swing, flexibilidad de acero impulsada por una potencia de servo, buena sincronicidad, alta estabilidad, 2, mecanismo de alambre impulsado por otro servomotor, mejor sincronización con mayor precisión,con mecanismo de flexión, dos servomotores de ajuste perfecto, puede realizar sin parar cambiar la función de la truss pitch, mejorar en gran medida la eficiencia de la producción.
|
| 6 | Accesorio de soldadura | Uno está listo. |
Sube y baja soldadura de cada punto, un total de 2 transformadores, soldadura transformador potencia total reducida en más de 60 por ciento
|
| 7 | Mecanismo de corte | Uno está listo. |
El modo de cizallamiento "casiero" puede resolver eficazmente los problemas de soldadura causados por el cizallamiento y el proceso, y evitar la desviación lateral y la distorsión del producto de armadura terminado en el proceso de cizallamiento.El ajuste de la posición de cizallamiento es controlado por el servomotor y el servomotor de flexión y alambre para lograr un cizallamiento arbitrario de la longitud de la armadura del mismo tipo.
|
| 8 | Mecanismo de recogida de materiales | Uno está listo. | Recarga automática |
| 9 | Sistema de control eléctrico | Uno está listo. | |
| 10 | sistema operativo | Uno está listo. |
Los botones de operación y otras partes utilizan productos de alta calidad Funcionamiento y ajuste convenientes del equipo Velocidad, parámetros de soldadura y otros fáciles de operar Sistema de nombramiento de las armaduras
|
| 11 | Instrucciones, piezas de repuesto y herramientas aleatorias | Uno está listo. | diseño estándar |
1.3 Parámetros técnicos del equipo:
| proyecto | Unidad | datos | las observaciones |
| Cuadro de distribución de la carga | En kg | 2500 | La altura de las barras de cuerda no será superior a 2 metros, y la altura de las barras laterales no será superior a 1,3 metros. |
| Número de líneas de puesta | persona | 3 | |
| Velocidad recta | el número de unidades | ≤ 30 años | Debería coincidir con el ajuste de soldadura |
| Soldadura de la potencia del transformador | Qué | 160×2 | Control de conversión de frecuencia, reducción de la pérdida de potencia reactiva, trabajo intermitente |
| Potencia del motor de transferencia de alambre | Cuadrado | 5.5×3 | servicio intermitente |
| Potencia del motor de formación de barras laterales | El peso | 3 | El cilindro + el servomotor |
| Potencia del motor de cizallamiento mecánico | Cuadrado | 11 por 1 | servicio intermitente |
| Distancia de flexión del tendón | En el caso de los | 200 | 250 o más sin altura de las vigas de ángulo inferior |
| S anchura del tendón | En el caso de los | 70 a 270 | Ancho ajustable |
| Diámetro de flexión del arco de la barra en S (diámetro interno) | En el caso de los | 10 | Reemplazo |
| Ancho de la armadura (armatura principal) | En el caso de los | 70 a 270 | Altamente ajustable |
| Diámetro del tendón principal | En el caso de los | F8 a 12 | Φ 8- Φ 12 refuerzo de tornillo de placa |
| Diámetro del tendón | En el caso de los | F4 a F8 | |
| Duración de la armadura de producción | - ¿ Qué? | 0.4 a 6 | Cualquier longitud se puede ajustar según sea necesario |
| Velocidad de la línea de trama (placa) | el número de unidades | 6 a 12 años | Velocidad de producción estable de 6-12m / min |
| Dirección de descarga del equipo | Determinar la dirección de entrada y descarga de acuerdo con la planificación real del sitio | ||
| Presión de los gases | En el caso de las | ≥ 07 | Se requiere que el gas sea una fuente de gas limpia que pasa por filtración y secado. |
| Consumo de gas | el volumen de agua | 3/4. ¿Qué quieres?5 | |
| Duración de la línea de producción (duración * anchura * altura) | En el caso de los | La longitud de 45000 * 3000 * 3500 se puede ajustar adecuadamente | |
| peso del equipo | T. | 18 (excluidos los accesorios y la caja de control eléctrico externa) | |
| Nota: Equipo estándar, incluido el mecanismo de flexión de pie, industrialización residencial sin mecanismo de flexión de pie, por favor, explique. | |||
1.4 Características del equipo
1, marco de línea de acero
Hay tres juegos de barras de acero de disco que colocan el marco, utilizando el modo de colocación giratorio, el soporte máximo de 2 toneladas.
Cada bastidor está equipado con un dispositivo de freno neumático separado.
Cada conjunto de marcos de colocación tiene un conjunto de mecanismos independientes de pretirada para eliminar la piel de óxido de la superficie del acero.
2Ajuste el mecanismo de entrega del cable.
Utilizando múltiples rondas de enderezamiento, el efecto de enderezamiento es bueno, no daña las costillas de acero, doble desaceleración del cable del motor.
Cada mecanismo de alimentación de alambre puede controlarse por separado.
3,Mecanismo de almacenamiento de acero
Adopte un nuevo estante de almacenamiento abierto, modo de almacenamiento de amortiguador, facilite la producción continua, evite efectivamente el refuerzo.
4Mecanismo de enderezamiento de las terminales
Antes de la soldadura y la formación, el refuerzo principal y el refuerzo de la barra abdominal se enderezan dos veces,y se adopta el método de enderezamiento de cinco rodillos para garantizar la rigidez de la armadura terminada.
Este mecanismo desempeña un papel clave en el ajuste de la rigidez del producto de la armadura.
5, el mecanismo de forma de prensa de barra abdominal y el alambre
Bar swing flexión, acero flexión por un servo para proporcionar energía, buena sincronización, alta estabilidad.
La flexión de las barras de apoyo continúa (el mecanismo de flexión es un movimiento circular y oscila hacia arriba y hacia abajo, sin retraso), la velocidad de formación es rápida.
Los moldes de moldeo de barras de acero son cilíndricos y se enfrentan a la superficie de las barras de acero sin arañazos.
El mecanismo de alimentación del alambre es impulsado por un servomotor, que tiene una mejor sincronización y una mayor precisión.la perfecta coordinación de dos servomotores puede realizar la función de cambiar el paso de la armadura sin parar, lo que mejora en gran medida la eficiencia de la producción.
6. Parte de soldadura
Por encima y por debajo de cada punto de soldadura, un total de 2 transformadores.
Los dos grupos tienen un total de 4 presiones con buena sincronización.
El cilindro de soldadura tiene un curso pequeño, una gran resistencia, una velocidad de soldadura rápida y una alta calidad.
Utilizando la manera de sujeción neumática, cilindro de soldadura utilizando la marca de alta calidad.
El electrodo de soldadura está hecho de cobre de aleación de cromo y circonio
Equipado con un mecanismo de posicionamiento para garantizar la forma y el tamaño de la soldadura.
El método de soldadura puntual de dos puntos de resistencia reduce la potencia instalada en un 60% en comparación con los pares, y los parámetros de soldadura de cada unión de soldadura se pueden establecer por separado.
La cabeza de electrodo de cuatro modos puede reutilizarse 4 veces, y el costo de uso se reduce en 3 veces.
7Mecanismo de corte
El modo "tijeras" puede resolver eficazmente el problema de soldadura causado por el proceso de cizallamiento, y evitar el lado y la distorsión del producto de la armadura en el proceso de cizallamiento.
Velocidad de corte rápida, la soldadura no requiere apagado.
Para el corte de alta resistencia en las juntas de soldadura de la barra principal y las barras laterales se adopta la última nueva alta resistencia desarrollada
Acero de molde de resistencia.
8Sistema de control de los aparatos eléctricos
Utilizando el sistema de control Hechuan, alta estabilidad.
9. Sistema operativo
Los botones de operación y otras partes utilizan productos de alta calidad.
Funcionamiento y ajuste convenientes del equipo.
Velocidad, parámetros de soldadura y otros fácil de operar.
1.5 Configuración del equipo y marca original
| nombre | marca |
¿Qué quieres decir? las observaciones |
| Pantalla de funcionamiento | Estado general de Kunlun | Es una pantalla táctil inteligente de Internet de las Cosas con CPU ARM como núcleo y 800 MHz. El producto está diseñado para utilizar una pantalla LCD TFT de 10 pulgadas con una resolución de 1024 * 600,una pantalla táctil resistiva de cuatro alambres, y un software de configuración McsgPro preinstalado |
| PLC | HeChuan | Alto rendimiento, estructura compacta, función potente, alta estabilidad |
| motor de servicio | HeChuan | Alto rendimiento, alta fiabilidad y alta calidad |
| Control de baja tensión | - ¿ Por qué? | Marcas nacionales famosas, calidad estable, alta confiabilidad |
| Fuente de alimentación de modo de cambio | Taiwán Ming wei | Marca conocida de Taiwán, más de 30 años de experiencia en I + D y fabricación |
| Transformador de soldadura | Cheng tai. | Adopte la tecnología de soldadura japonesa |
| Componente neumático | Huésped del patio. | Marca conocida de Taiwán, buena calidad, alta fiabilidad, alta carga |
| válvula electromagnética | Huésped del patio. | |
| Con un contenido de aluminio igual o superior a 10 kW | cilindro personalizado de doble fuerza | Velocidad rápida, potencia suficiente y alta estabilidad |
| Controlador de soldadura | El guolong de Shanghai | Desempeño estable del producto, calidad fiable, |
| caja de reducción | El arco iris de Zhejiang | Rendimiento estable y fiable |
| rieles de guía lineales | Plata de Taiwan | Alta carga, alta precisión, alta velocidad, alta precisión |
| rodamiento | No | Calidad de importación, calidad estable, alta fiabilidad |
| Cables y cables | Guangdong Yingke. | Material excelente, aislamiento fuerte, baja excentricidad |
2- Máquina de agua fría.
Parámetros técnicos y configuración del enfriador refrigerado por aire
|
modelo proyecto |
RX-05A | Configuración | |
| fuente | Las emisiones de gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. | ||
|
potencia de refrigeración |
K cal/h | 12900 | |
| El peso | 15 | ||
| Ingrese la potencia total | El peso | 4.48 | |
| criogénico | nombre | R22: No se puede utilizar. | Importar medios de frío de alta calidad |
| método de control | el sistema capilar | ||
|
motor de compresión |
Tipo de producto | Tipo de vórtice | Rueda de valle estadounidense |
| potencia (kw) | 3.75 | ||
| Número (PH) | 5 | ||
| el ventilador | potencia (kw) | 0.18*2 | Ventilador de bajo ruido |
| Volumen del aire (m3/h) | 7840 | ||
|
condensador |
Tipo de producto | Intercambiador de calor de alta eficiencia de tipo aleta refrigerado por aire | Intercambiador de calor de alta eficiencia de tipo aleta refrigerado por aire |
| Volumen del aire de refrigeración (m3/h) | 5000 | ||
|
Evaporímetro |
Tipo de producto | Tipo de depósito de agua (acero inoxidable) | Tipo de depósito de agua (acero inoxidable) |
| Flujo de agua congelada (m3/h) | 2.5 | ||
| Capacidad del tanque (L) | 60 | ||
| Diámetro del tubo de agua dentro y fuera | 1 " | ||
| bomba de agua | potencia (kw) | 0.37 | Fuente (2 años de garantía) |
| jefe de entrega (m) | 20 | ||
| Cantidad de flujo (m3/h) | 6 | ||
|
guardia de seguridad |
Versión de la cara |
Protección contra el sobrecalentamiento del compresor, protección contra el exceso de corriente, Protección contra altas y bajas presiones, protección contra sobre-temperatura, caudal Protección cuantitativa, protección de la secuencia de fases/deficiencia de fases, protección contra el sobrecalentamiento de los gases de escape, agua de disipación de calor no cumple el sistema de alerta automática estándar |
Versión de computadora de Bang Pu |
| Tabla de alta y baja tensión | Japón | ||
| filtro | América ALCO | ||
| Relay de rotación de fase |
Schneider de Francia |
||
| el contacto | |||
| interruptor principal | |||
| Descripción completa | peso (kg) | 174.5 | Envases con marco de madera |
| Dimensión del contorno (mm) | 1310*630*1230 | ||
| preparación de la superficie | Tabla principal 2 mm, placa de sellado 1,5 mm | Plastico de pulverización electrostática | |
3Compresor de aire
Parámetros técnicos de la máquina de tornillo refrigerada por aire BK 22-8 ZG
| El grupo de tornillos | 5:6 el rotor Ted |
| Modo de compresión | Continuo, de un solo nivel |
| Presión de salida de aire comprimido | P2Se aplican las siguientes medidas: |
| método de enfriamiento | refrigeración por aire forzado |
| Temperatura de salida del aire comprimido | De 10°C a 15°C más alta que la temperatura ambiente |
| cantidad de aceite lubricante | Aproximadamente 8,6 litros |
| velocidad del motor | N=2930r/min |
| potencia nominal | 22 kW |
| tasa de descarga | V = 3,45 m3/min |
| peso de trabajo | Aproximadamente 390 kg |
| Límites superiores de temperatura del aire | 45 °C |
| Límites inferiores de la temperatura del aire | 0°C |
| consumo de aceite | El contenido de aceite de escape es inferior a 3 ppm |
| ruido |
Se aplicará el método siguiente: |
| Tamaño exterior (longitud, anchura y altura) (mm) | 1200 × 800 × 1120 |
